1u Skrzynka przyłączeniowa światłowodu 24 porty Panel przyłączeniowy do montażu w szafie
Opis:
Optyczna rama rozdzielcza (ODF) to rama używana do zapewniania połączeń kablowych między urządzeniami komunikacyjnymi, która może integrować łączenie światłowodów, terminację światłowodów, adaptery i złącza światłowodowe oraz połączenia kablowe razem w jednym urządzeniu.Może również pełnić funkcję urządzenia ochronnego chroniącego połączenia światłowodowe przed uszkodzeniem.
ODF do montażu w szafie ma zwykle modułową konstrukcję z mocną strukturą.Można go zainstalować na stojaku z większą elastycznością, zgodnie z liczbą i specyfikacjami kabli światłowodowych.Ten rodzaj optycznego systemu dystrybucji jest wygodniejszy i może zapewnić więcej możliwości przyszłych odmian.Większość ODF do montażu w szafie ma 19”, co gwarantuje, że można je idealnie zainstalować na powszechnie używanej standardowej szafie transmisyjnej.
| Odpowiednie adaptery | SC LC |
| Materiał | Blacha stalowa walcowana na zimno |
| Dostępny kabel | Kabel zewnętrzny lub wewnętrzny |
| Wylot | 24 portu |
| Sposób instalacji | Montaż w stojaku |
| Wymiary | 485 mm x 295 mm x 47 mm (1U 19") |
| Aplikacje | Szafa do montażu w stojaku w centrum danych |
| Pojemność złącza | 24 szt. Złącza SC/LC |
| Typ złącza |
SC LC FC ST |
| Lokalizacja | Gabinet Zwykle |
| Lokalizacja użytkowania | Centrum danych |
| Liczba tac | Tacka na 1-2 łączniki |
| Rodzaj produktu | Panel krosowy ODF/światłowodowy |
| Wydajność łączenia | 24 włókna |
Funkcja:
1. Standardowy rozmiar, niewielka waga i rozsądna konstrukcja
2. Taca łącząca wewnątrz wymienna
3. Może być używany w standardowej ramie dystrybucyjnej 19”.
4. Nadaje się do taśmy i pojedynczego włókna
5. Różne płyty panelowe pasujące do różnych interfejsów adaptera
6. Przedni znak na tabliczce jest łatwy do identyfikacji i obsługi
7. Chodź z pigtailami światłowodowymi i adapterami
8. Łatwy w zarządzaniu i obsłudze
Aplikacja:
1. Telekomunikacyjna pętla abonencka
2. FTTH
3. LAN/WAN
4. Telewizja kablowa
więcej modeli
| ROZMIAR | |
| Typ szuflady Patch panel światłowodowy |
Port 1U 12/24 ROZMIAR: 485*295*47MM |
| Typ szuflady Patch panel światłowodowy |
Port 2U 48/72 ROZMIAR: 485*250*90MM |
| Typ szuflady Patch panel światłowodowy |
Port 3U 96 ROZMIAR: 485*310*120MM |
| Typ szuflady Patch panel światłowodowy |
Port 4U 144 ROZMIAR: 485*295*180MM |

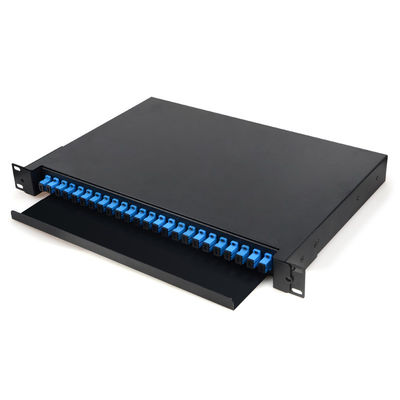

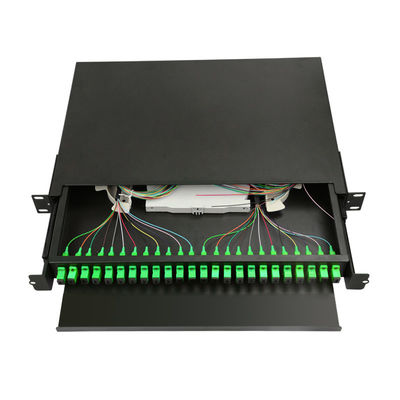

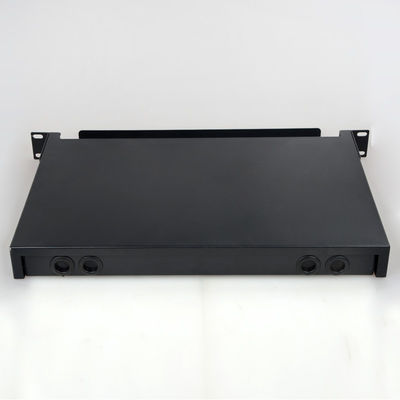

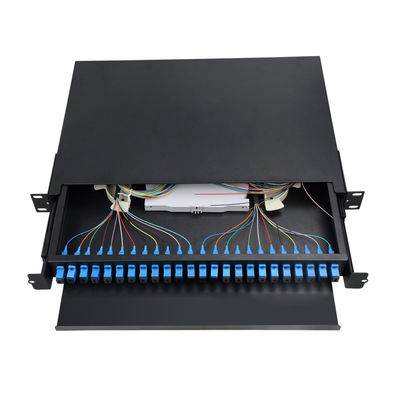

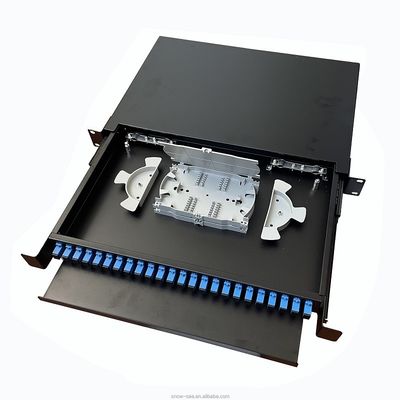

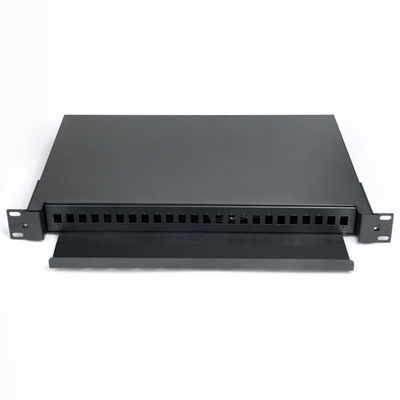

Szczegóły zdjęcia:
