3u 3ru 19 "ODF 144 Światłowodowy panel krosowy do montażu w szafie typu szuflada
Opis:
Seria światłowodowych paneli krosowych optycznych skrzynek rozdzielczych, które mają średnią pojemność i działanie obustronne, mające zastosowanie w połączeniu rozgałęźnym zakończenia światłowodu, pracując jako skrzynka rozdzielcza.
Ma standardowy 19-calowy rozmiar i jest odpowiednio zaprojektowany, aby kontrolować promień gięcia kabla wewnątrz obudowy, aby uniknąć dodatkowych strat optycznych.Ta rama jest idealna do przechowywania, dystrybucji i zarządzania połączeniami kabli światłowodowych w pomieszczeniach.
| Odpowiednie adaptery | SC LC |
| Materiał | Blacha stalowa walcowana na zimno |
| Dostępny kabel | Kabel zewnętrzny lub wewnętrzny |
| Wylot | 96 portu |
| Sposób instalacji | Montaż w stojaku |
| Wymiary | 485 mm x 310 mm x 120 mm (1U 19") |
| Aplikacje | Szafa do montażu w stojaku w centrum danych |
| Pojemność złącza | 96 sztuk złączy SC/LC |
| Typ złącza |
SC LC FC ST |
| Lokalizacja | Gabinet Zwykle |
| Lokalizacja użytkowania | Centrum danych |
| Liczba tac | 1-4 Tacka na łączenia |
| Rodzaj produktu | Panel krosowy ODF/światłowodowy |
| Wydajność łączenia | 24 włókna |
Funkcja:
1. Standardowy rozmiar, niewielka waga i rozsądna konstrukcja
2. Wysuń szufladę, aby ułatwić zarządzanie kablami
3. Panel krosowy adaptera FC, SC, ST, LC dla opcji
4. Konstrukcja przedniego panelu dostępu dla łatwej obsługi
5. Nadaje się do standardowych optycznych szaf rozdzielczych 19 '' lub 23''
6. 4-8 szt. tacek spawów (po 24 włókna)
7. Maks.pojemność 288 włókien
8. 4 porty wejściowe kabli światłowodowych z tyłu
Aplikacja:
1. Telekomunikacyjna pętla abonencka
2. FTTH
3. LAN/WAN
4. Telewizja kablowa
więcej modeli
| ROZMIAR | |
| Typ szuflady Patch panel światłowodowy |
Port 1U 12/24 ROZMIAR: 485*295*47MM |
| Typ szuflady Patch panel światłowodowy |
Port 2U 48/72 ROZMIAR: 485*250*90MM |
| Typ szuflady Patch panel światłowodowy |
Port 3U 96 ROZMIAR: 485*310*120MM |
| Typ szuflady Patch panel światłowodowy |
Port 4U 144 ROZMIAR: 485*295*180MM |

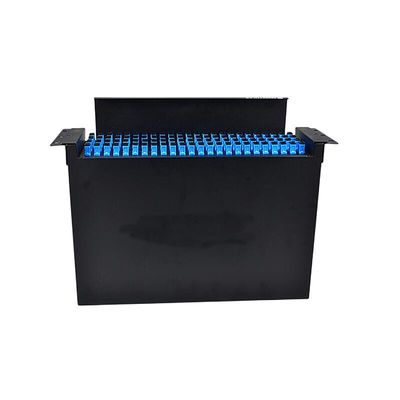

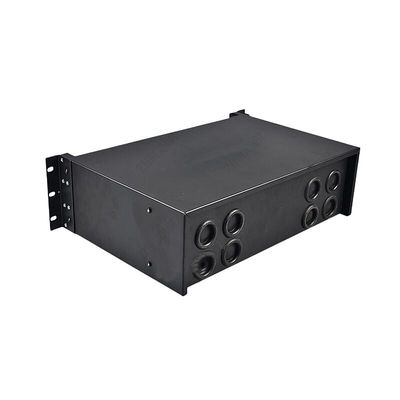

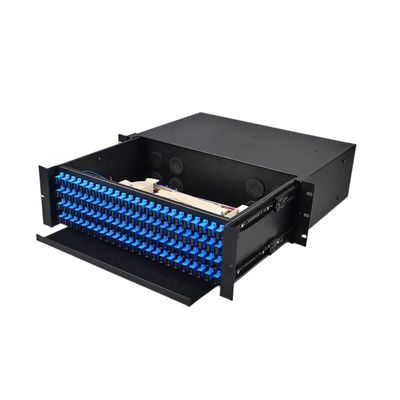

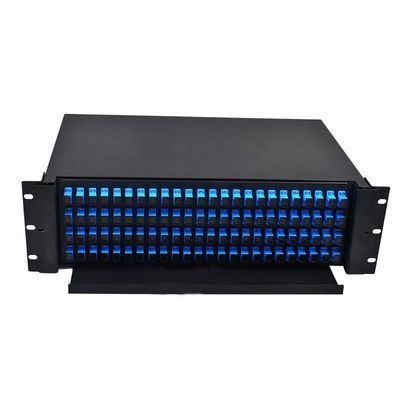

Szczegóły zdjęcia:
