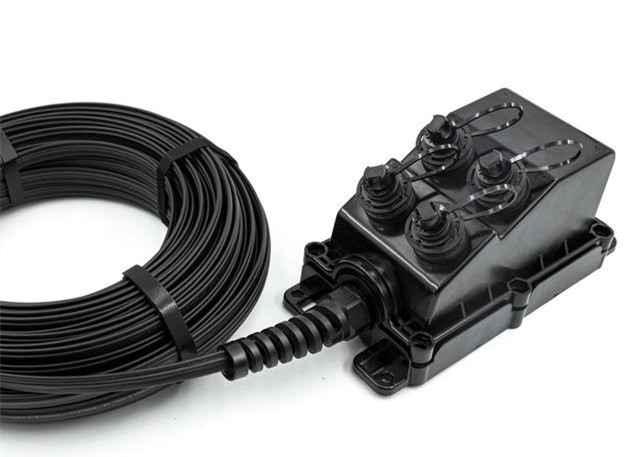

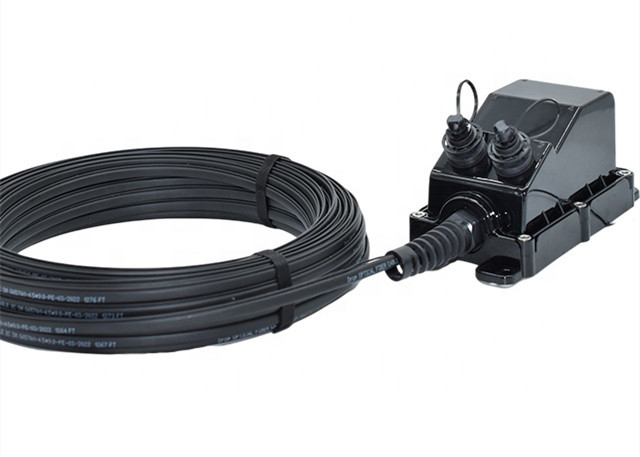

6 Obudowy światłowodowych wieloportowych terminali serwisowych Fiber MST Skrzynka z kablami przyłączeniowymi SST zgodnymi z OptiTap
Multiport Service Terminal (MST) Box FastConnect zamknięcie stosowane dla punktów dostępowych sieci FTTx-ODN.Jest to produkt ze wszystkimi przewodami wejściowymi i wyjściowymi podłączonymi fabrycznie, co eliminuje konieczność otwierania osłony i łączenia włókien.Wszystkie porty wyposażone są w utwardzane adaptery.Operatorzy nie muszą łączyć światłowodów ani otwierać skrzynek podczas wdrażania ODN, co poprawia efektywność dostarczania usług.MST box to nowe ekonomiczne rozwiązanie światłowodowe do zastosowań zewnętrznych.Porównaj tradycyjne produkty, Pudełko MST jest łatwy w obsłudze i ma wysoką kompatybilność.Zmniejsza całkowity koszt eksploatacji (TCO) o 15-30%.
Może być używany do montażu na ścianie, instalacji antenowej lub instalacji na słupie, w zależności od różnych sytuacji.Pudełko MST nie tylko używane w polu FTTH, ale także używane w FTTA lub innych trudnych warunkach.
Cechy:
Wysoka kompatybilność: można zmontować ODVA, Hconn, Mini SC, PLC, MPO lub zasilacz.
Fabrycznie zaplombowany lub montaż w terenie.
Wystarczająco silny: długotrwała praca z siłą ciągnącą 1200N.

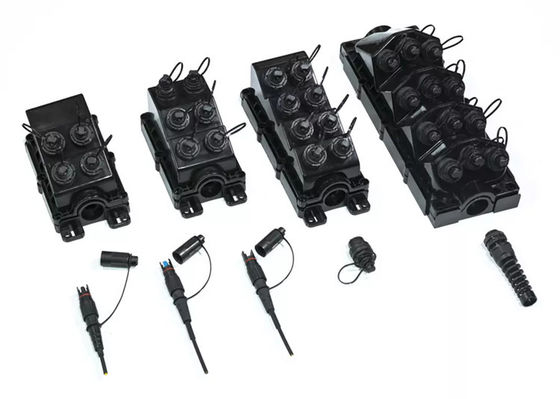

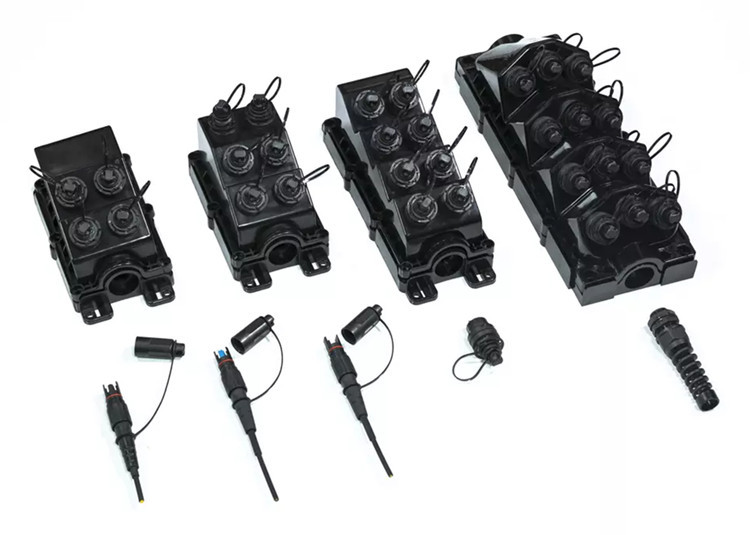

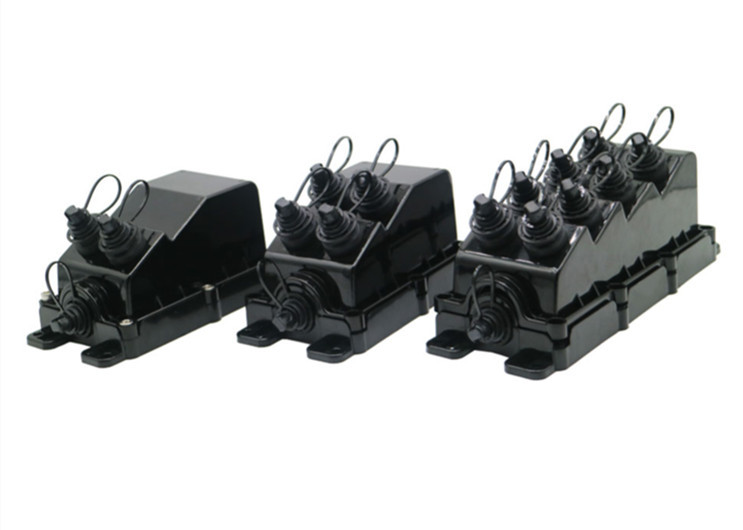

Od 2 do 12 portów dla złączy jedno- lub wielowłóknowych.

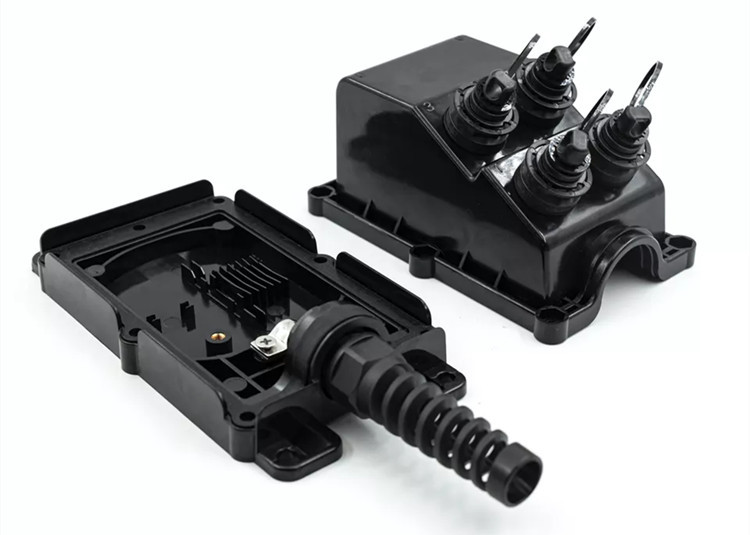

Dostępne ze sterownikiem PLC lub tuleją łączącą do rozdzielania włókien.
Stopień wodoodporności IP67.
Montaż na ścianie, instalacja na antenie lub instalacja na słupie.
Zmniejszona powierzchnia kątowa i wysokość sprawiają, że żadne złącze nie przeszkadza w pracy.
Ekonomiczność: oszczędność 40% czasu pracy.
Poznaj normę IEC 61753-1.
Dane techniczne:
| Wymiary (dł. x szer. x wys.) | 210x105x93(4 rdzenie) |
| Stopień ochrony | IP68 |
| Temperatura pracy | -40 ~ 85 ℃ |
| Członek siły kablowej | Opancerzony lub nieopancerzony |
| Rodzaj kabla | Hybrydowy lub niehybrydowy |
| Okrągły kabel OD | 5,0 mm do 14,0 mm |
| Płaski wymiar kabla | 4,6 x 8,9 mm |
| Materiał płaszcza kablowego | LSZH, PE lub TPU |
| Promień gięcia | 20D |
| Odporność na zgniatanie kabla | 200 N/cm długoterminowo |
| Wytrzymałość na rozciąganie | Długoterminowe 1200N |
| Odporność na promieniowanie UV | ISO 4892-3 |
| Ocena ochrony przeciwpożarowej | UL94-V0 |
| Numer PLC | 1 ~ 2 szt |
| Liczba rękawów ochronnych Fusion | 1~24szt |
| Instalacja | Montaż naścienny/słupowy/antenowy |
Aplikacje:
Pole FTTH
Tradycyjne rozwiązanie wykorzystuje ONU lub FDH (Optical Network Unit/Fiber Distribution Hub), gdy magistrala światłowodowa dociera na zewnątrz rezydencji i willi.Obudowa FTTX może zastąpić ONU lub FDH, ponieważ ma funkcję dystrybucji światłowodu.Wewnątrz można zamocować 2-4 szt. 1 * 8 lub 1 * 16 PLC i można włożyć 24 szt. Tulei ochronnych splotów światłowodowych.Po połączeniu z wstępnie zmontowanym wodoodpornym złączem 1-48F IP67, obudowa FTTX może bezpośrednio łączyć każdą rezydencję i willę lub silos niskiego napięcia.Można go zamocować na zewnątrz rezydencji i willi lub trzymać instalację słupową.Obudowa FTTX może zmniejszyć utratę sygnału dzięki mniejszej liczbie węzłów łączących.W fabrycznie zmontowanej obudowie FTTX nie jest potrzebny operator o wysokich umiejętnościach, ponieważ nie ma operacji łączenia włókien.Wydajność instalacji można zwiększyć o 40%.
dziedzinie FTTA
Tradycyjnie Remote Radio Unit (RRU) i Building Base Band Unit (BBU) połączone kablem światłowodowym tworzą technologię sieci gwiazdowej.Każdy RRU potrzebuje jednego połączenia kablowego typu dupleks na zewnątrz do BBU.Instalacja będzie wymagała więcej czasu, a koszty będą wysokie. Obudowa FTTX działa jako skrzynka agregująca/demarkacyjna, łącząc razem RRU i BBU.Od obudowy BBU do obudowy FTTX potrzebny jest tylko jeden wielowłóknowy kabel hybrydowy.Następnie FTTX Enclosure dzieli włókna na każdy RRU przez wstępnie zmontowane wodoodporne zespoły kabli IP67.RRU może uzyskać zasilanie przez zmontowane złącze zasilania w obudowie FTTX. Pozwala to uniknąć niepotrzebnego powielania.
