16-rdzeniowa skrzynka zaciskowa światłowodowa z rozwiązaniami HUAWEI MINI SC IP65 PC + ABS FTTx
Opis
Urządzenie służy jako punkt końcowy dla kabla zasilającego do połączenia z kablem odgałęźnym w systemie sieci komunikacyjnej FTTx.Łączenie, dzielenie, dystrybucja światłowodów może być wykonane w tej skrzynce, a tymczasem zapewnia solidną ochronę i zarządzanie budynkiem sieci FTTx.
Nazwa | 16-rdzeniowa skrzynka zaciskowa z wodoodpornym adapterem HUAWEI MINI SC Nap Box |
Aplikacja | Rozwiązania FTTx |
Materiał | PC+ABS |
Rozmiar | 208*241*117mm |
Maksymalna pojemność | 16 portów (SC/APC) |
Średnica kabla | 18 mm |
Poziom ochrony | IP65 |
Kolor | Jasnoszary |
Typ mocowania | Montaż naścienny/montowany na słupie |
Waga | 1,5 kg |
Cechy
► Całkowicie zamknięta konstrukcja.
►Materiał: PC + ABS, odporny na wilgoć, wodoodporny, pyłoszczelny, zapobiegający starzeniu, stopień ochrony do IP65.
►Zaciskanie kabla zasilającego i kabla odgałęźnego, łączenie światłowodów, mocowanie, przechowywanie, dystrybucja...itp. wszystko w jednym.
►Kable, pigtaile i kable krosowe biegną własnymi ścieżkami, nie przeszkadzając sobie nawzajem, instalacja rozdzielacza PLC typu mikro, łatwa konserwacja.
►Panel rozdzielczy można podnieść, kabel zasilający można umieścić za pomocą portu ekspresowego, co ułatwia konserwację i instalację.
►Pudełko można zainstalować na ścianie lub na słupie, odpowiednie zarówno do użytku wewnątrz, jak i na zewnątrz.
Specyfikacja
1. Wymagania środowiskowe
Temperatura pracy |
-40℃ ~ +85℃ |
Wilgotność względna |
≤ 85% (+30℃) |
Ciśnienie atmosferyczne | 70KPa ~ 106KPa |
2. Główny arkusz danych technicznych
Strata wtrąceniowa |
≤ 0,15dB |
Utrata zwrotu UPC | ≥ 50dB |
Strata zwrotu APC | ≥ 60dB |
3. Odporna na uderzenia karta danych technicznych
Rezystancja izolacji między urządzeniem uziemiającym a metalowymi częściami skrzynki jest nie mniejsza niż 2x104MΩ/500V(DC);IR≥2下04MΩ/500 V;
Rezystancja napięciowa między urządzeniem uziemiającym a skrzynką i jej metalowymi częściami jest nie mniejsza niż 3000 V (DC)/min, brak przebicia, brak przeskoku;U≥3000V.
Tabela konfiguracji
Model |
TW-FATB-0216R-I | |
Opis |
Rozdzielacz |
|
Rozmiar (Rys. 1) A*B*C | 208*241*117mm | |
Maksymalna pojemność |
16 portów (SC/APC) |
|
Rozmiar instalacji (Rys. 2) |
D*E*F | 179*212*126mm |
G*H | 21*52mm | |
Do największej średnicy kabla |
18 mm |
Rys. 1 Rozmiar pudełka Rys. 2 Rozmiar instalacji
Prowadnice kablowe produktu (Rys. 3)
Rys. 3 Trasy kablowe
Instalacja
1. Montaż naścienny
Wywierć 3 otwory w ścianie zgodnie z rozmiarem z tabeli 1, umieść kołek rozporowy Φ7,5*40, umieść puszkę tak, aby pasowały do otworów i użyj śruby do zamocowania.(Rys. 4)
Rys. 4 Instalacja naścienna

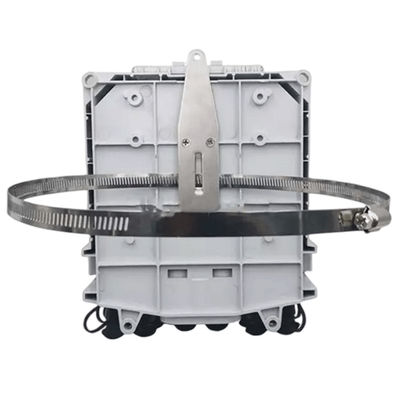

2. Montaż na słupie
Zamocuj 1 zestaw pierścienia do słupa telekomunikacyjnego.(Rys. 5)
Rys. 5 Montaż na słupie
Akcesoria
1. Podręcznik użytkownika *1
2. Klucz *1
3. Torba na akcesoria * 1
4. Pierścień biegunowy *1 (opcja)

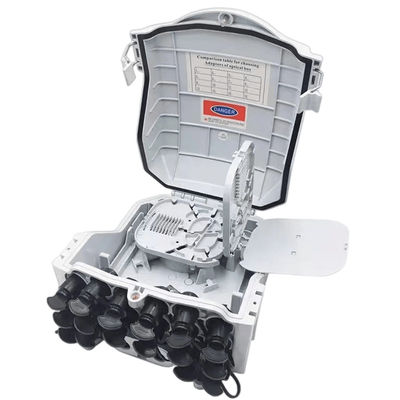

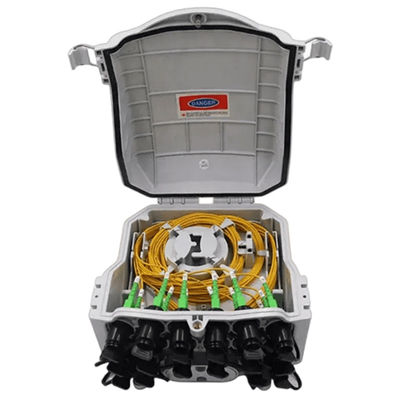

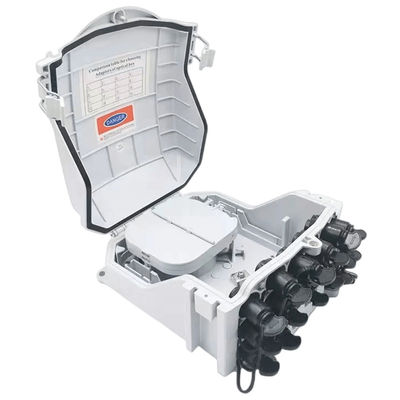

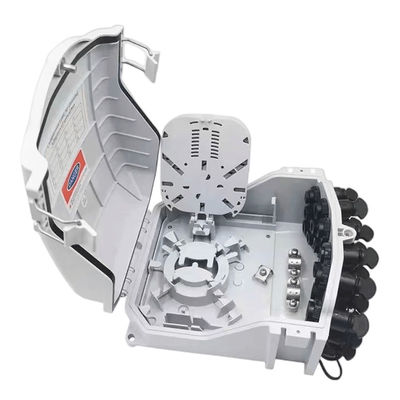

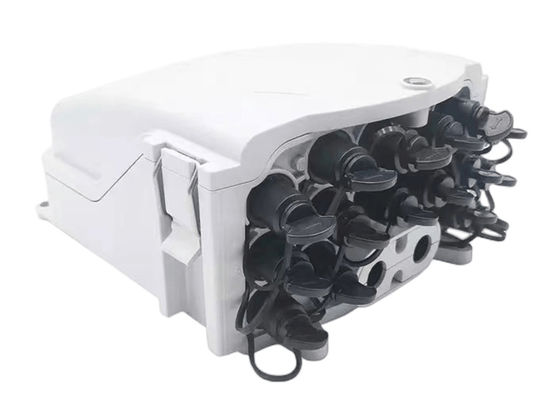

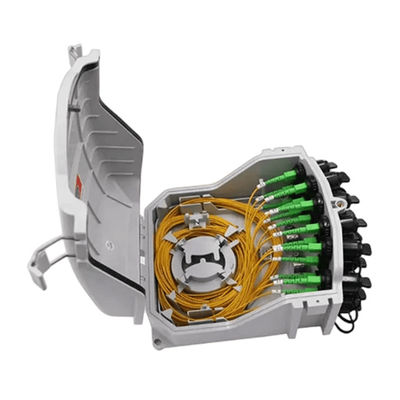

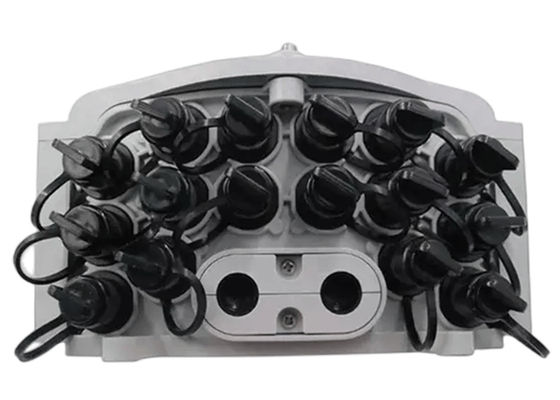

Szczegóły obrazu
