Name: 8Core 16Core Światłowodowa skrzynka zaciskowa FC / LC PLC Splitter Box IP65
Brand: Hunan Foconnec Technology Co., Limited
SKU: TW-AFAT-002A
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Imię: 8Core 16Core ABS Box Type PLC Światłowodowa obudowa rozdzielcza

Podanie: Sieć FTTH FTTB FTTX

Typ adaptera: SC/FC/LC/ST

Rodzaj kabla: SM/MM (OM1, OM2, OM3, OM4)

Wymiar: 285*175*110mm

Średnica kabla: 7-18mm

Poziom ochrony: IP65

Kolor: Czarny

Podkreślić:

Skrzynka zaciskowa światłowodowa FC

skrzynka zaciskowa światłowodowa LC

skrzynka rozdzielacza PLC IP65

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Twilight Optic

Numer modelu: TW-AFAT-002A

Zapłata

Szczegóły pakowania: 10 szt./ Karton, Rozmiar: 41x33x61cm, G/W:20KG

Czas dostawy: 3-8 dni roboczych

Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Możliwość Supply: 1000 sztuk / dzień

Galeria

8Core 16Core Światłowodowa skrzynka zaciskowa FC / LC PLC Splitter Box IP65

opis produktu

De8Core 16-rdzeniowy rozdzielacz PLC światłowodowa skrzynka zaciskowa SC/FC/LC/ST IP65 czarny

Opis

AFAT-002A integruje dystrybucję i podział w jednym, może realizować bezpośrednie łączenie i rozgałęzianie kabla optycznego i jest nadaje się do połączenia przewodów w optycznym sprzęcie komunikacyjnym.Przez adapter i zworkę, aby doprowadzić sygnał do realizować funkcję dystrybucji optycznej, nadaje się również do kabli światłowodowych i połączenia ochronnego typu pigtail;unikalny trójwarstwowy konstrukcja korpusu puszki może służyć jako rozdzielacz światłowodowy lub skrzynka spawów;flipboard można odwrócić ≥180 °, jest to wygodniejsze zainstaluj skrzynkę lub konserwację.Jeśli usuniesz deskę, może ona służyć jako zamknięcie splotu, aby spełnić różne opcje.

Nazwa	8Core 16Core ABS Box Type PLC Światłowodowa obudowa rozdzielcza
Aplikacja	Sieć FTTH FTTB FTTX
Typ adaptera	SC/FC/LC/ST
Rodzaj kabla	SM/MM (OM1, OM2, OM3, OM4)
Wymiar	285175110mm
Średnica kabla	7-18mm
Poziom ochrony	IP65
Kolor	Czarny
Tryb adaptera	Pojedynczy/Dupleks
Maksymalna pojemność	16 rdzeni

Cechy

*Produkt wykonany jest z wysokiej jakości tworzywa sztucznego odpornego na uderzenia i posiada standardowy interfejs użytkownika, który można ponownie otworzyć.

*Może pomieścić dwa moduły rozdzielacza PLC 1x8 LGX lub typ rury stalowej.

*Funkcja anty-ultrafioletowa, odporna na uderzenia i wodoodporna.

*Unikalna klapka, kąt odwrócenia ≥ 180 °, obszar fuzji i obszar dystrybucji są bardziej oczywiste, zmniejszając krzyżowanie się kabli.

*Kabel światłowodowy może wchodzić i wychodzić z pudełka bez przecinania kabla.

Specyfikacja

Materiał	PC+ABS
Rozmiar	285175110MM
Średnica kabla	7-18mm
Port kablowy	2 szt. portów okrągłych 8-20mm, 4 szt. Okrągły kabel 5-16mm, 16sztPorty kablowe 3-7 mm
Maks.Współczynnik podziału	2 szt. Rozdzielacz rur stalowych 1x8, 1 szt. Rozgałęźnik 1x8 LGX
Maks.Numer adaptera	18szt/9szt
Maks.Taca łączenia	1 szt
Maks.Splot fuzyjny	24 rdzenie

parametry techniczne

Promień krzywizny światłowodu	≥40mm
Dodatkowa strata tacki spawów	≤0,1dB
Zakres temperatury	-40℃ - +60℃
Poziom ochrony	IP65
Przeciwciśnienie boczne	≥2000 N/10 cm
Odporność na uderzenia	≥20Nm

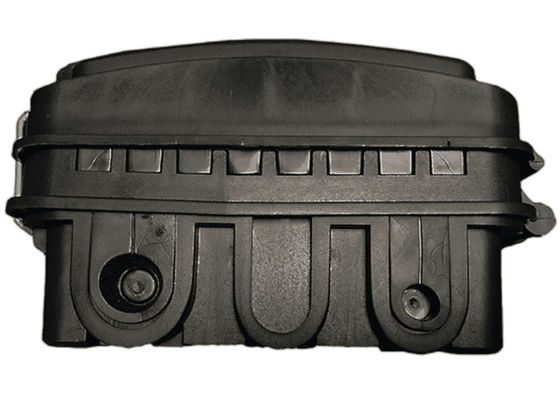

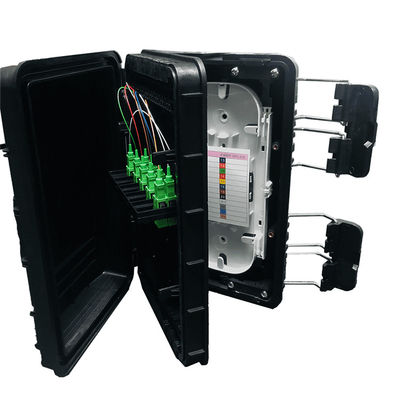

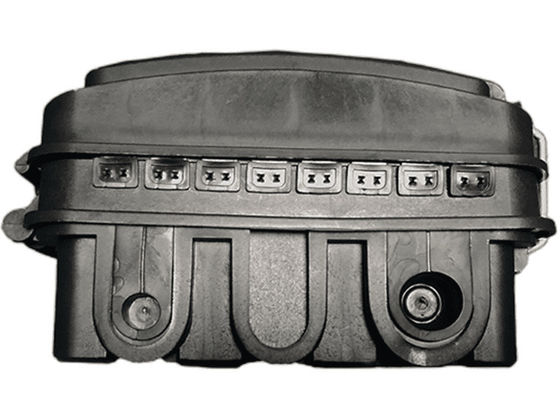

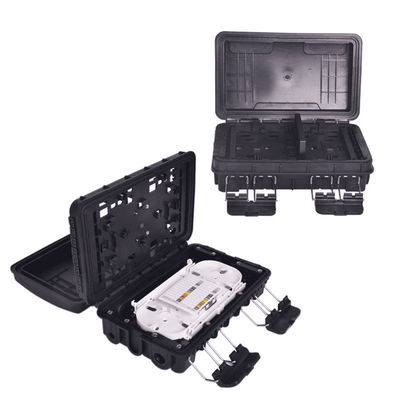

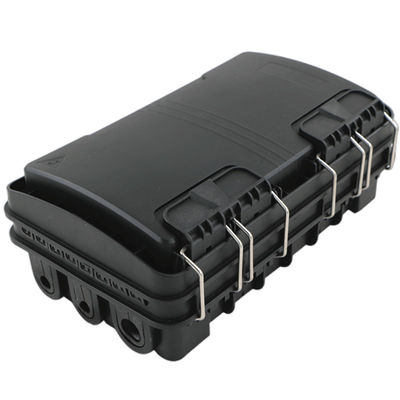

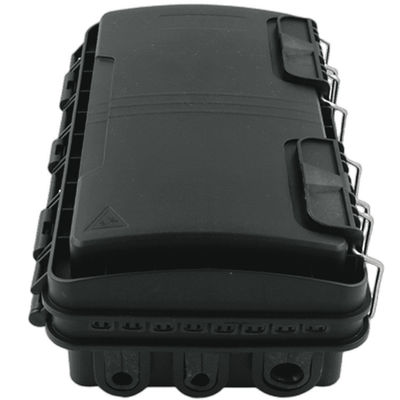

Szczegóły obrazu

8Core 16Core Światłowodowa skrzynka zaciskowa FC / LC PLC Splitter Box IP65 0

8Core 16Core Światłowodowa skrzynka zaciskowa FC / LC PLC Splitter Box IP65 1

8Core 16Core Światłowodowa skrzynka zaciskowa FC / LC PLC Splitter Box IP65 2

Procedura instalacji

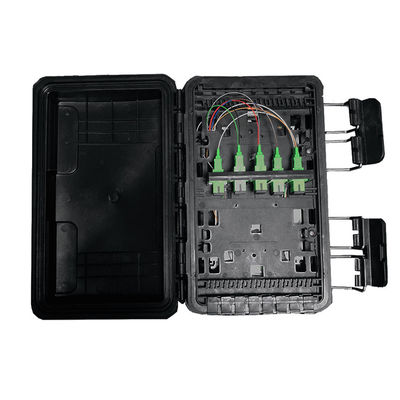

1. Otwórz pudełko, zainstaluj adaptery na plastikowym uchwycie.(Ryc.1)

Ryc.1

2. Zdejmij płaszcz zewnętrzny, płaszcz wewnętrzny, luźną rurkę z kabla, usuń pastę wypełniającą olej wewnątrz kabla, zachowaj długość włókna

1-1,6m i stalowy rdzeń 30-50mm;wprowadzić kabel zasilający przez wejście i zablokować obręczą, płytką wzmacniającą, aby zamocować rdzeń światłowodu.

Nadmiar kabla światłowodowego jest zwijany na dole, a ztopiony kabel światłowodowy jest wprowadzany do tacy światłowodowej.Zbędny optyczny

kabel światłowodowy zostanie zamocowany i przechowywany na dnie pudełka, włóż kabel do tacy spawów.(Rys.2)

Włóż złącze pigtailowe do portu wejściowego na uchwycie adaptera, a następnie wprowadź je do kasety spawów przez otwarte otwory

rdzeń tacy.Po zwinięciu i wykończeniu drugi koniec pigtaila jest prowadzony do rurki termokurczliwej zainstalowanej w złączce

rowek i odpowiednio podgrzać tuleję, aby włókno i osłona zintegrowały się w jedno, a chroniona optyka

złącze światłowodowe zatrzaskuje się w rowku spawów;załóż osłonę z PCV, aby zapobiec wypadnięciu.

Ryc.2

3. Włóż złącza kabla przyłączeniowego do adaptera modułu rozgałęźnika (strona wyjściowa), następnie zamocuj kabel w otworach mocujących, a następnie

przez gumową uszczelkę, aby wyprowadzić kabel.(Ryc.3)

Fot.3

4. Włóż pigtail kabla w szczelinę mocującą, a następnie przełóż przez gumową uszczelkę wylotu, aby wyprowadzić kabel.

5. Zamknij pokrywę, zatrzaśnij klamrę, aby zakończyć instalację, zainstaluj metalowe haczyki, a następnie podłącz kabel antenowy.(Ryc.4)

Ryc.4
