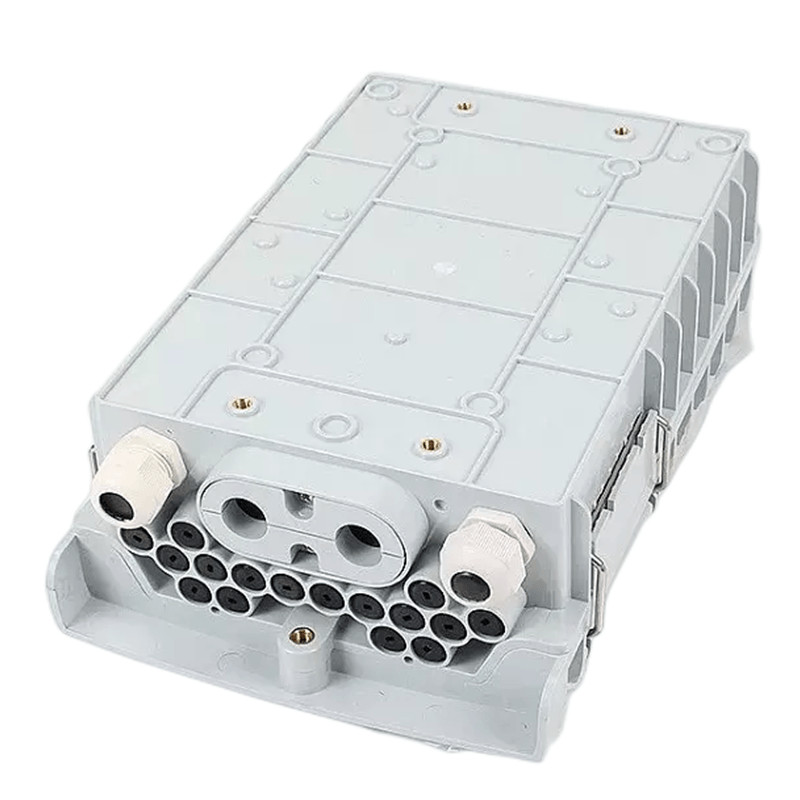

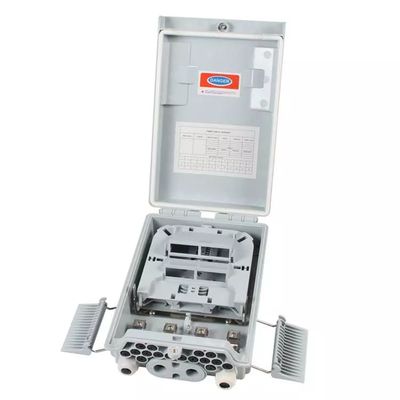

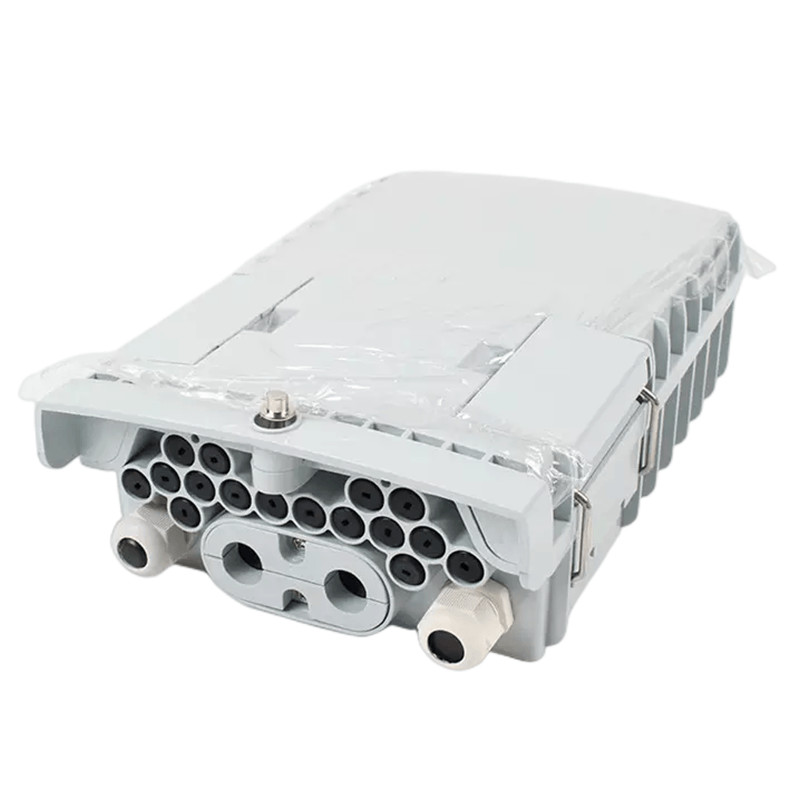

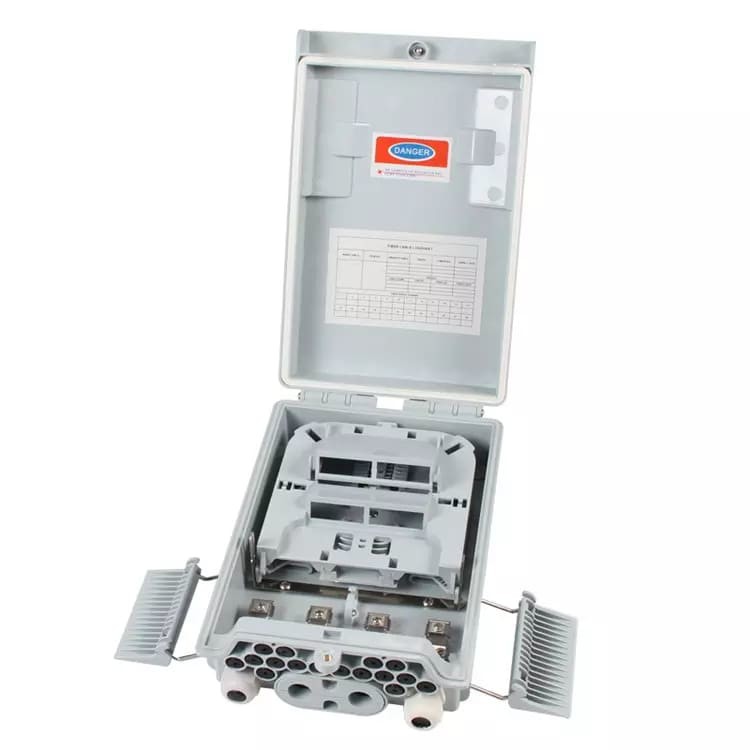

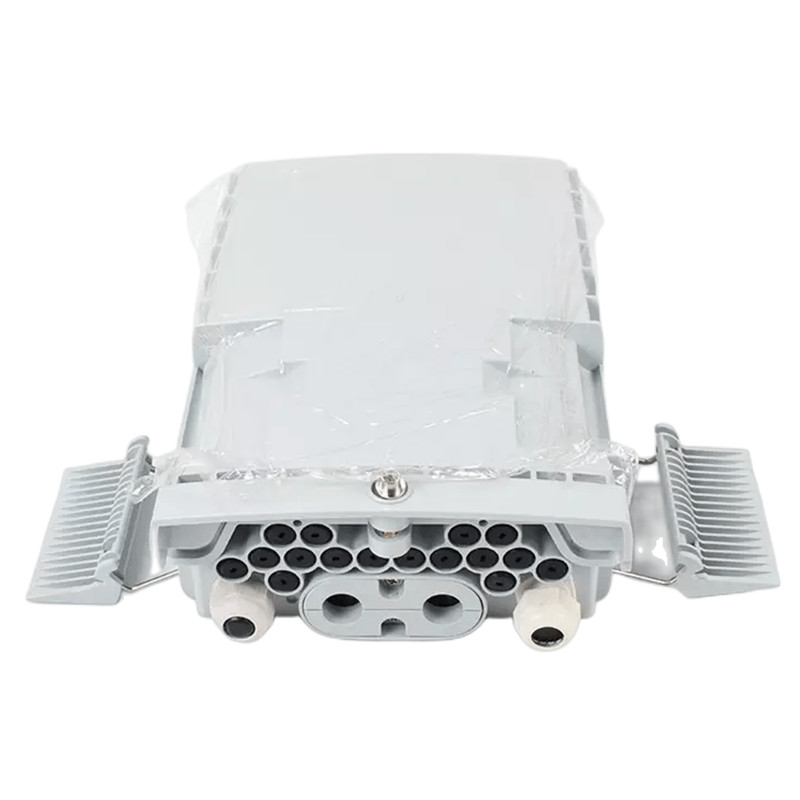

16 rdzeni 1 * 16/1 * 8 rozgałęźnik światłowodowy PLC SC / LC / ST / FC IP68 SM / MM jasnoszary
Opis
TW-FATM-0416Ssłuży jako punkt końcowy dla kabla zasilającego do połączenia z kablem odgałęźnym w systemie sieci komunikacyjnej FTTx.Łączenie, dzielenie, dystrybucja światłowodów może być wykonane w tej skrzynce, a tymczasem zapewnia solidną ochronę i zarządzanie budynkiem sieci FTTx.Jest to jedna z wielordzeniowych skrzynek światłowodowych, nowy model odpowiedni do wielu sytuacji i różnorodnych metod instalacji.Jest to końcówka okablowania światłowodowego, montowana na zewnątrz budynku, skrzynka odporna na warunki atmosferyczne.Jest to punkt demarkacyjny przy rozwiązaniach światłowodowych.
|
Nazwa |
1*16/1*8 LGX PLC 16-rdzeniowa obudowa rozdzielacza |
|
Używać |
rozwiązania FTTx |
|
Odpowiedni adapter |
SC/LC/ST/FC |
|
Rodzaj kabla |
SM/MM (OM1, OM2, OM3, OM4) |
|
Kolor |
Jasnoszary |
|
Materiał |
PC+ABS |
|
Wymiar |
274*175*82mm |
|
Poziom wodoodporności |
IP68 |
|
typ aplikacji |
Wewnątrz i na zewnątrz |
|
Typ mocowania |
Montaż na ścianie/montaż na słupie |
Funkcja
► Całkowicie zamknięta konstrukcja.
►Materiał: PC + ABS, odporny na wilgoć, wodoodporny, pyłoszczelny, zapobiegający starzeniu, poziom ochrony do IP65.
►Zaciskanie kabla zasilającego i kabla odgałęźnego, łączenie światłowodów, mocowanie, przechowywanie, dystrybucja...itp. wszystko w jednym.
►Kabel, pigtaile, kable krosowe biegną własną ścieżką, nie przeszkadzając sobie nawzajem, instalacja adaptera SC typu kasetowego, łatwa konserwacja.
►Panel rozdzielczy można podnieść, kabel zasilający można umieścić za pomocą portu ekspresowego, co ułatwia konserwację i instalację.
►Szafkę można zamontować naściennie lub na słupie, nadającą się zarówno do użytku wewnętrznego, jak i zewnętrznego.
Specyfikacja
1. Wymagania środowiskowe
| Temperatura pracy |
-40℃ ~ +60℃ |
|
Wilgotność względna |
≤ 85% (+30℃) |
|
Ciśnienie atmosferyczne |
70KPa ~ 106KPa |
2. Główny arkusz danych technicznych
|
Strata wtrąceniowa |
≤ 0,2dB |
|
Utrata zwrotu UPC |
≥ 50dB |
|
Strata zwrotu APC |
≥ 60dB |
|
Żywotność wkładania i wyjmowania |
> 1000 razy |
3. Odporna na uderzenia karta danych technicznych
Urządzenie uziemiające jest odizolowane od obudowy, rezystancja izolacji jest mniejsza niż 2x104MΩ/500 V (DC) ;
IR≥2x104MΩ/500 V
Napięcie wytrzymywane między urządzeniem uziemiającym a szafą jest nie mniejsze niż 3000 V (DC)/min, bez przebicia, bez rozgorzenia;
U≥3000V
Konfiguracja
|
Model |
TW-FATM-0416S |
|
Rozmiar (Rys. 1) AxBxC (mm) |
274*175*82 |
|
Maksymalna pojemność |
Sdzielenie 16 |
| Łączenie 16 | |
| PLC 1*16 (2 szt. 1*8) | |
|
Rozmiar instalacji (Rys. 2) DxE (mm) |
140*80*184,5 |
|
Waga |
1,5 kg |
|
Kolor |
Jasnoszary |
Fot 1 Fot 2

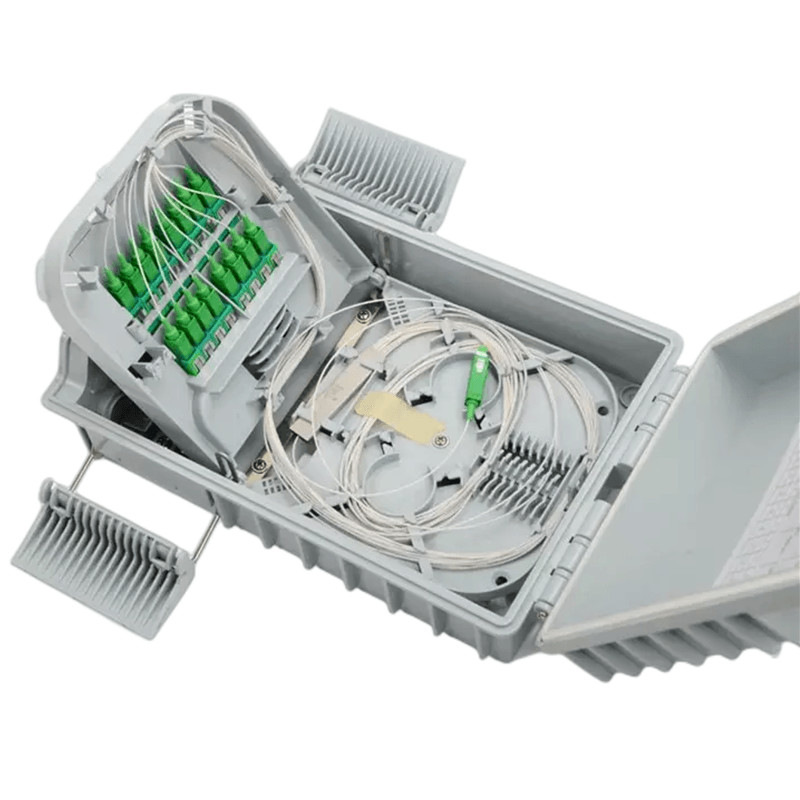

Produkt wewnątrz konstrukcji i tras kablowych
1. Pokrywa 16W;10. FDB0212E Klapka typu C;
2. Podstawa 16 W;11. FB0212E płyta klapkowa typu B;
3. Śruba łącząca; 12. FDB0212E Klapka typu A;
4. Gumowa uszczelka;13. Odwróć wspornik;
5. Zablokowany rygiel;14. FDB026H Utrwalacz światłowodu;
6. 8B/12D Klips do drzwi;15. FDB0212E Wspornik uziemiający;
7. 8B/12D Wspornik łączący zacisk drzwiowy;16. PG13.5 Wodoodporny bloker;
8. Pierścień pętli;17. FDB0216W Mata wyprowadzająca kable;
9. Wspornik stały klapy;18. Łącze typu E-2;
19. Łącze typu E -1; Trasy kablowe
Instprzydział
►Instalacja naścienna
Wywierć 4 otwory nad ścianą w oparciu o rozmiar z tabeli 1, umieść kołek rozporowy Φ7,5*40, umieść puszkę tak, aby pasowały do otworów i użyj śruby do zamocowania.(Rys. 3)
►Montaż na słupie
Zamocuj 1 zestaw łatwego pierścienia do słupa telekomunikacyjnego.(Rys. 4)
Fot 3 Fot 4
Akcesoria
1. Instrukcje *1
2. klucz *1
3. Prosta obręcz * 2, tylna strona * 2 (opcjonalnie).
4. Torba na akcesoria *1
Aplikacja
W systemach typu fiber-to-the-premises sygnał jest przesyłany do lokalu klienta za pomocą technologii światłowodowych.Terminal sieci optycznej (ONT) służy do zakończenia linii światłowodowej, demultipleksowania sygnału na jego części składowe (telefon głosowy, telewizja i dostęp do Internetu) oraz zasilania telefonów klientów.
Szczegóły obrazu

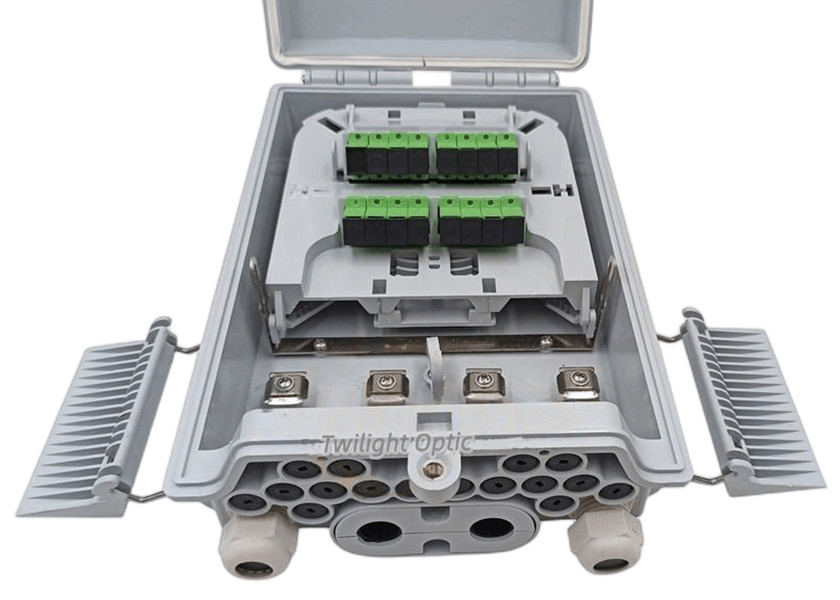

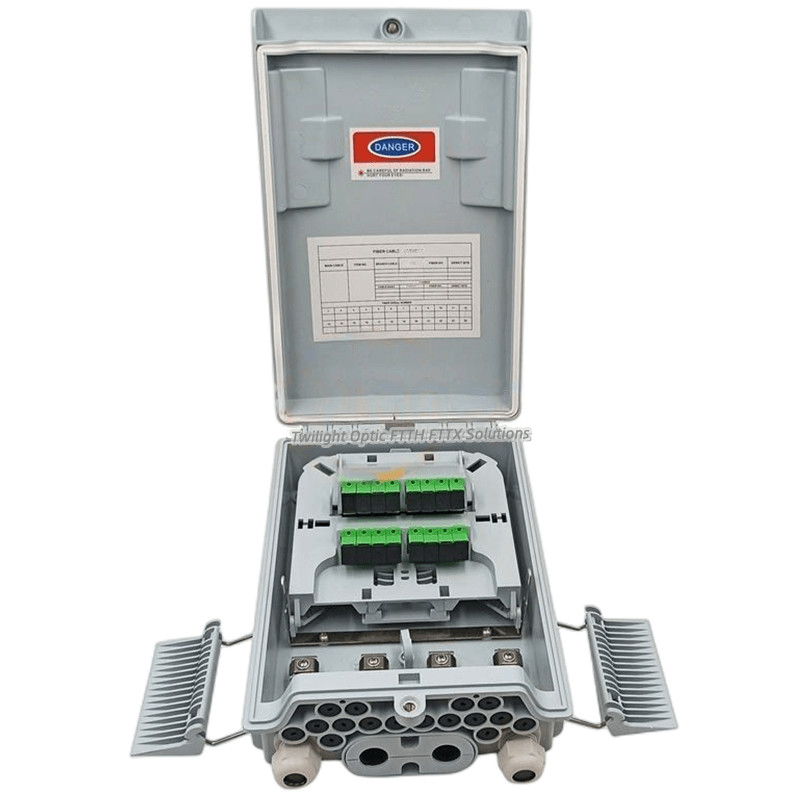

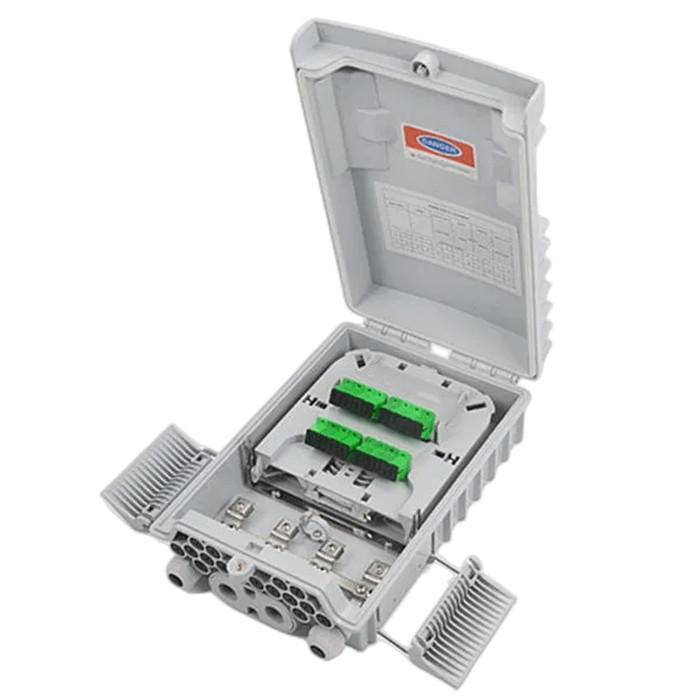

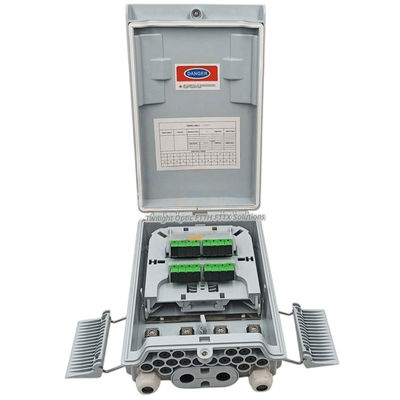

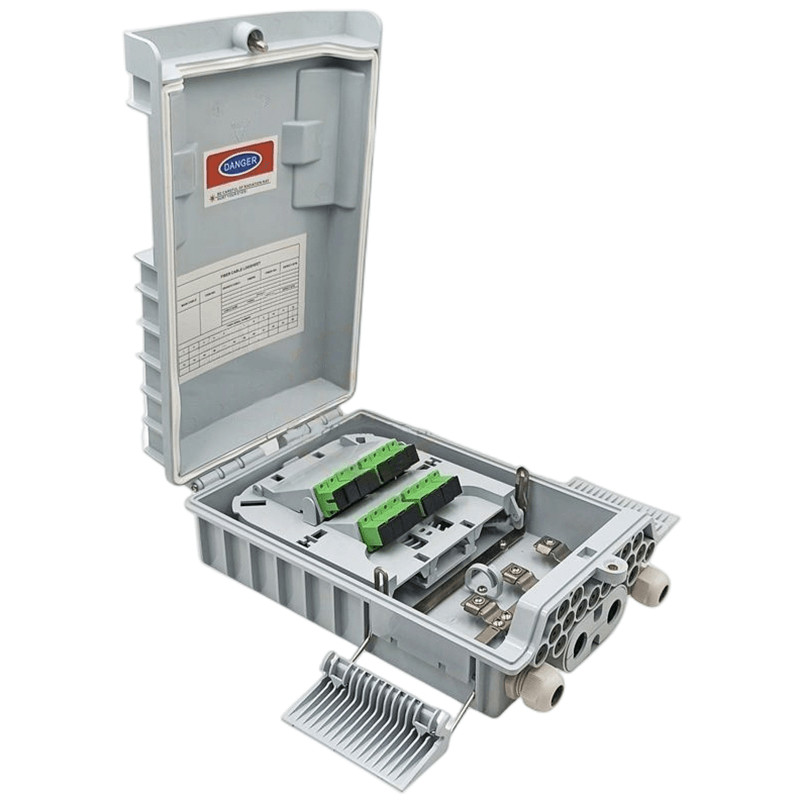

►Można naprawić za pomocą adapterów i warkoczy 16ocs
►Można również naprawić za pomocą 2 szt. 1*8 lub 1*16 PLC LGX Box Type
