Koncentrator dystrybucji światłowodów FDH Zewnętrzna szafa światłowodowa 288-rdzeniowy terminal dostępu światłowodowego FAT
1. Specyfikacja
|
Parametry |
|
|
Model |
TW-CBSMC-288A |
|
Maks.Liczba rdzeni |
288F SC lub 576F LC |
|
Typ rozdzielacza |
typ ABSu |
|
Maks.Liczba rozdzielaczy |
10 |
|
Typ tacy łączenia |
12 rdzeni na tacę lub 24 rdzenie |
|
Maks.Nr tacy na łączenia |
24 lub 24 |
|
Materiał szafki |
SMC |
|
Panel adaptera |
FC kwadrat, SC, DLC (typ SC) |
|
Rezystancja izolacji (MΩ) |
1000 przy 500 V (prąd stały) |
|
Wytrzymałość napięcia (V/min) |
3000 (DC), bez awarii, bez rozgorzenia |
|
Typ instalacji |
Grunt |
|
Ocena ochrony |
IP65 |
|
Temperatura pracy (°C) |
-40~ +60 |
|
Wymiary (mm) |
1450*750*320MM |
|
waga (kg) |
80 |
Cechy:
1. Wysoka intensywność i działanie przeciwerozyjne;
2. Potrafi przeciwdziałać nagłym zmianom klimatycznym i ekstremalnym środowiskom;
3. Pojemność można elastycznie dostosować do potrzeb;
4. Instalacja jest szybka i wygodna;
5. Wbudowana jednostka bezpośredniego łączenia jest w stanie zapewnić funkcję bezpośredniego połączenia;
6. Doskonały projekt trasowania okablowania światłowodowego może ułatwić zarządzanie i konserwację włókien;
7. Z bezpiecznymi i niezawodnymi urządzeniami zabezpieczającymi mocowanie i uziemienie światłowodu;
8. Ma zastosowanie do włókien w kształcie pasków i niew kształcie pasków.
9. Duża pojemność: maksymalna zdolność dystrybucji to 96 rdzeni, 144 rdzeni, 288 rdzeni i 576 rdzeni cztery rodzaje kabli światłowodowych, a zdolność spawania bezpośredniego jest pojedyncza, 120 rdzeni -240 rdzeni, oraz 240-rdzeniowe -480-rdzeniowe wstążkowe kable światłowodowe.
10. W obudowie zastosowano specjalne, odporne na korozję materiały o wysokiej wytrzymałości, które charakteryzują się dobrą wodoodpornością, odpornością na skraplanie i wilgoć oraz mogą wytrzymać różne niekorzystne skutki spowodowane klimatem i środowiskiem.
11. Szafka jest wyposażona w poziomy kanał kablowy, dzięki czemu układ kabli optycznych jest bardziej rozsądny i uporządkowany.
12. Przyjmuje tacę terminala integrującą spawanie i dystrybucję.Zgrzewanie i rozprowadzanie odbywa się na tym samym poziomie, co sprawia, że operacja jest wygodna, zmniejsza długość włókien końcowych taśmy i obniża koszty.
13. Moduł terminala przyjmuje poziomą wysuwaną strukturę z 12 rdzeniami jako jednostką, każdy rdzeń można wyciągnąć osobno, co ułatwia obsługę w dystrybucji i zmniejsza liczbę zagięć wynikających z dystrybucji włókna ogonowego.
14. Rozdzielacz światłowodowy jest strukturalnie rozsądny, rdzeń kabla światłowodowego jest osłonięty tuleją, a mocowanie, uziemienie i inne operacje na kablu światłowodowym można wykonać bez wyjmowania rozdzielacza światłowodowego.
Aplikacje:
1. Sieć lokalna;
2. Sieć CATV;
3. System FTTx/Projekt FTTH;
4. Sieć rozległa.

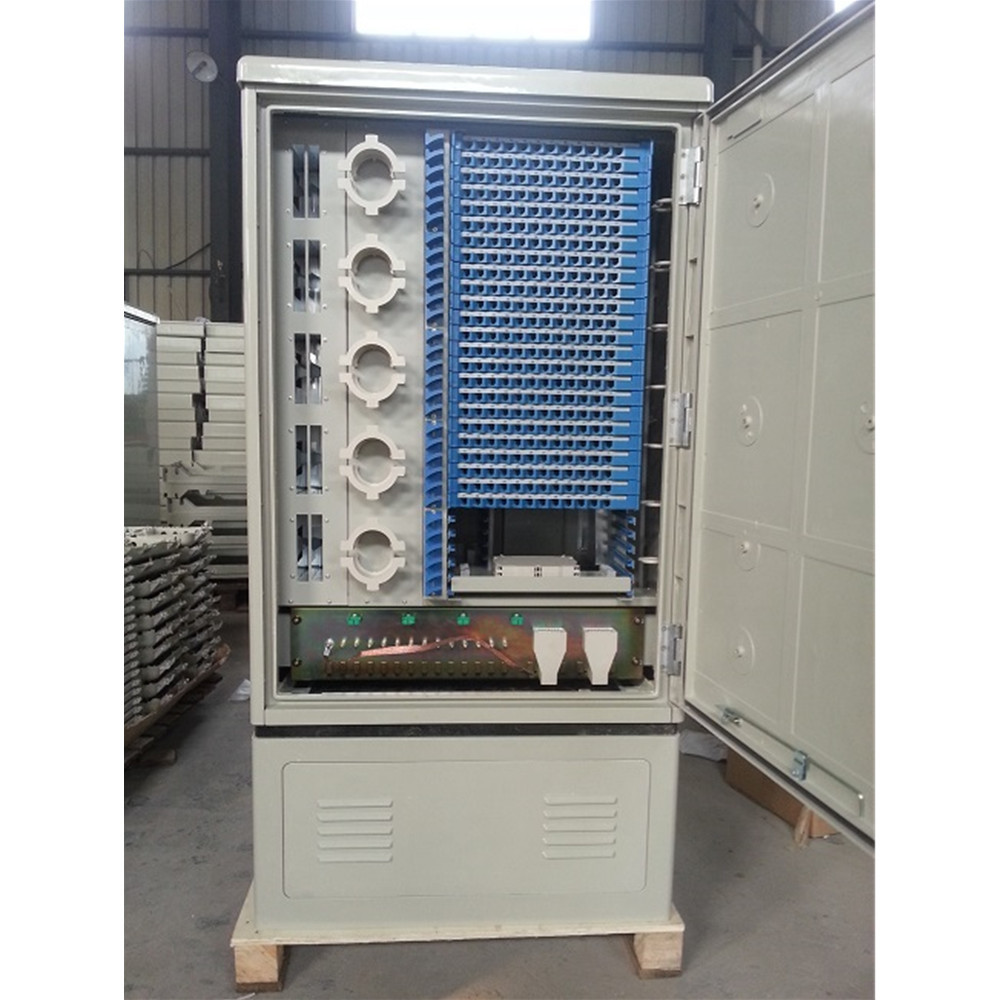

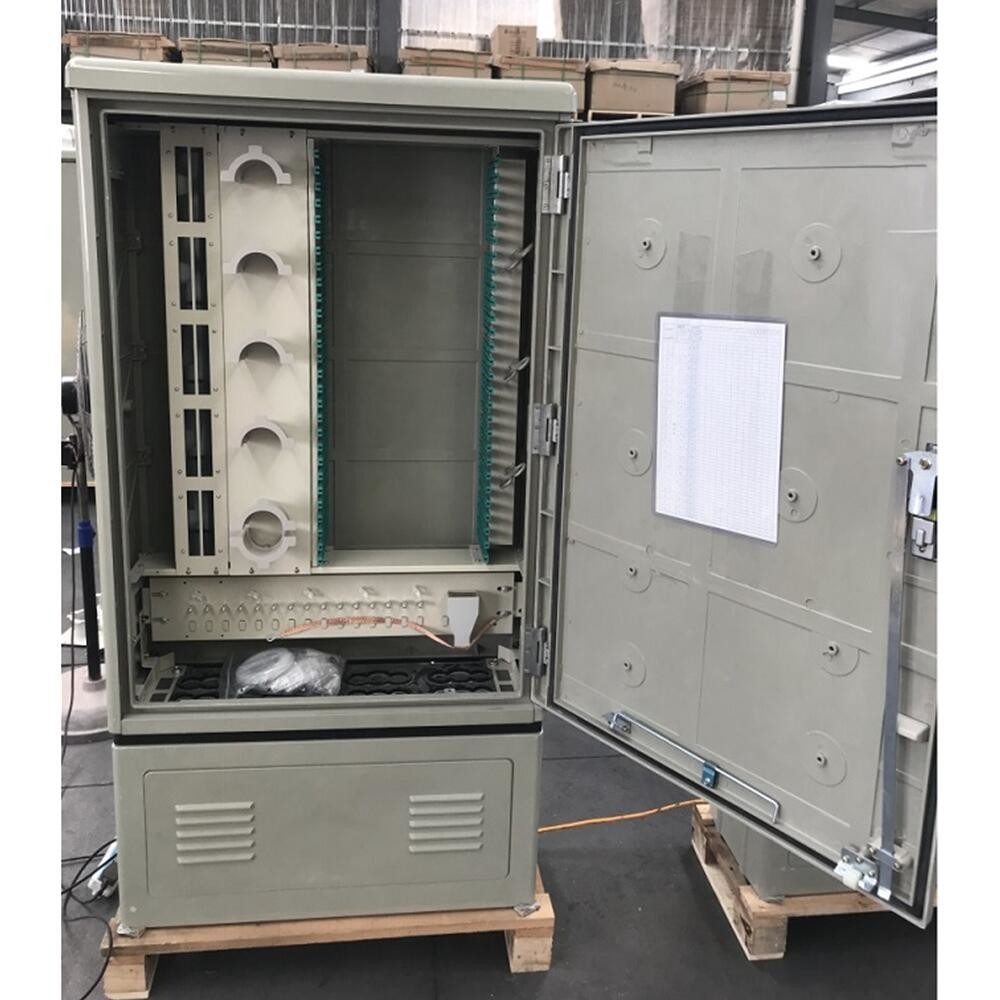

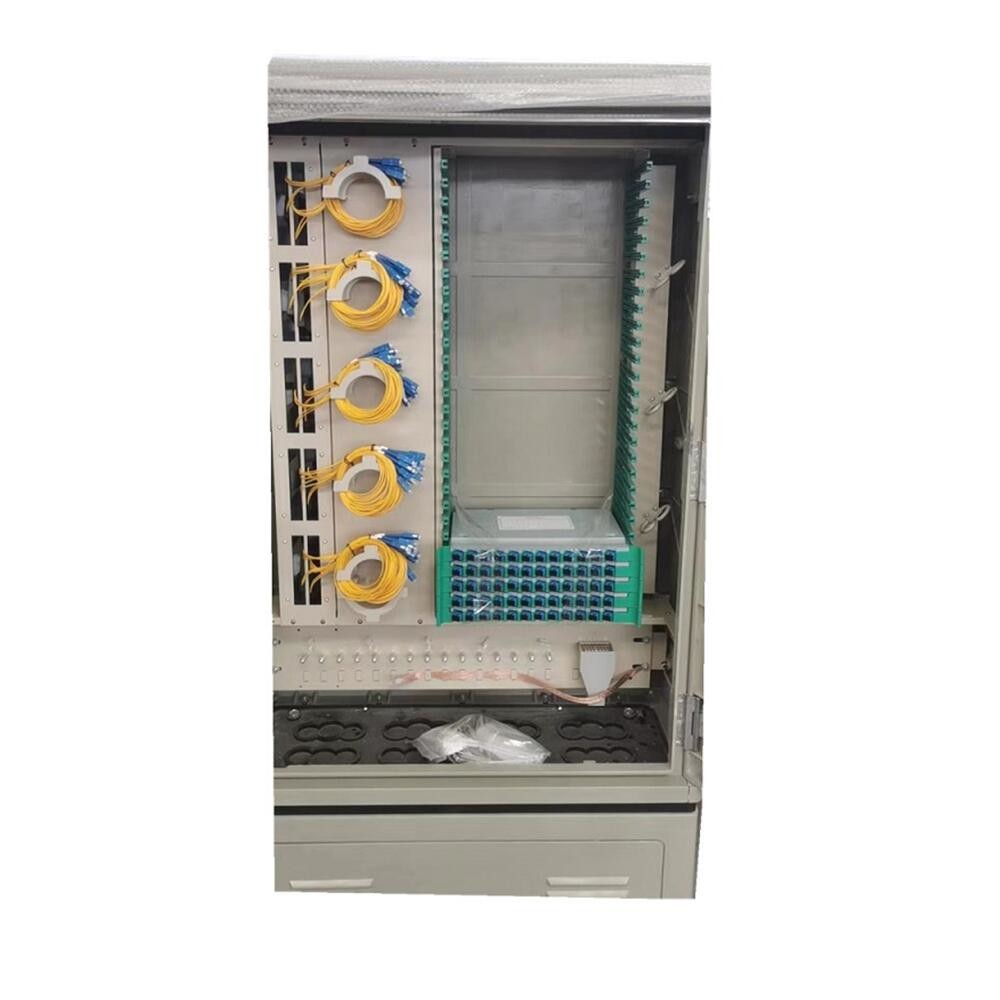

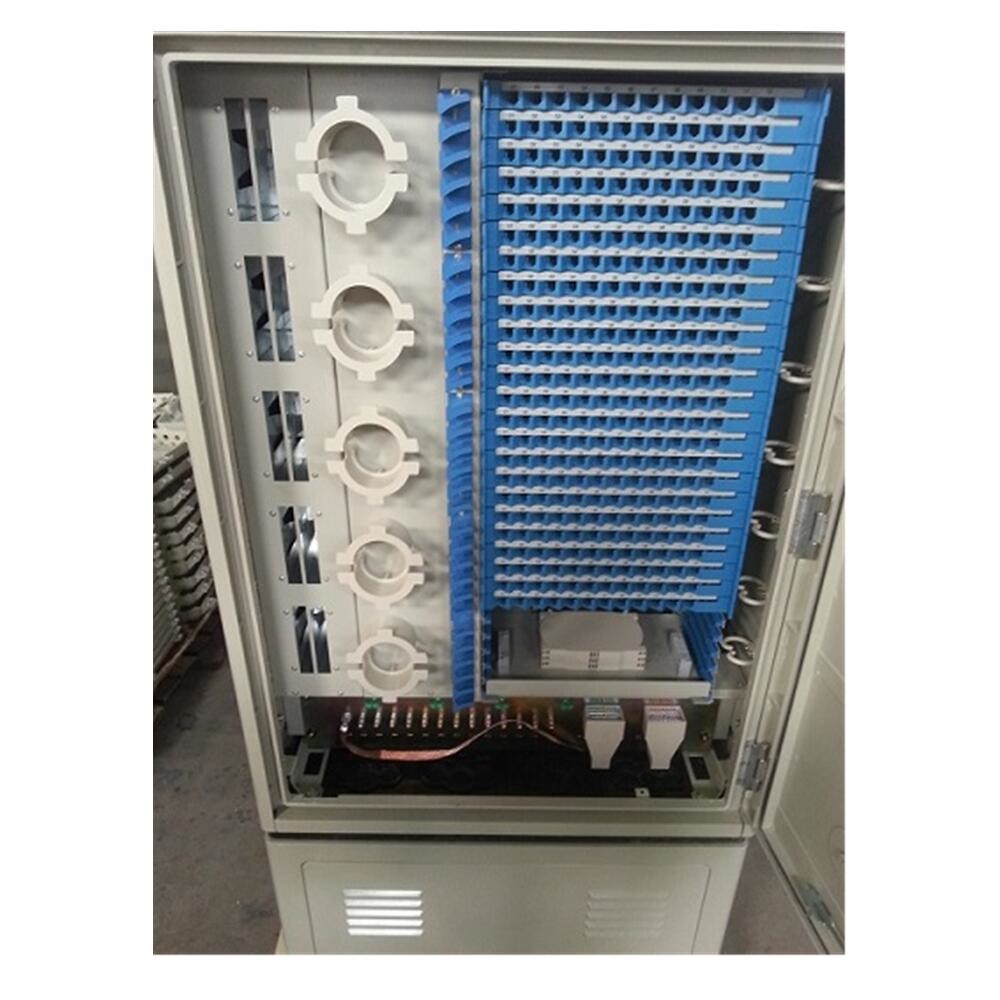

Więcej zdjęć w celach informacyjnych:
