Fibre Outdoor 288 Core Montowane na cokole światłowodowe złącza Sc/Apc
Opis:
Szafka Outdoor 288 Rdzeń światłowodowy może być stosowany w aktywnym łączu z przewodami optycznymi magistrali i dystrybucjami kablowymi, realizując fuzję, przechowywanie, dystrybucję i wysyłkę kabli.
Standardowa obudowa wykonana ze specjalnego materiału kompozytowego o wysokiej intensywności, antykorozyjnego i przeciwstarzeniowego (stal nierdzewna), o stopniu ochrony IP65.Dostosowanie różnych złych warunków pogodowych, z niezawodnym uszczelnieniem, wodoodpornością i wilgocią.
1. Specyfikacja
|
Parametry |
|
|
Model |
TW-CBSMC-288C |
|
Maks.Liczba rdzeni |
288 Core SC, FC, ST Simplex Fiber lub 576 LC Fiber |
|
Typ rozdzielacza |
Typ skrzynki ABS |
|
Maks.Liczba rozdzielaczy |
10 |
|
Typ tacy łączenia |
12 rdzeni na tacę lub 24 rdzenie |
|
Maks.Nr tacy na łączenia |
24 lub 24 |
|
Materiał szafki |
SMC |
|
Panel adaptera |
FC Square, SC, DLC (typ SC) |
|
Rezystancja izolacji (MΩ) |
1000 przy 500 V (prąd stały) |
|
Wytrzymałość napięcia (V/min) |
3000 (DC), bez awarii, bez rozgorzenia |
|
Typ instalacji |
Grunt |
|
Ocena ochrony |
IP65 |
|
Temperatura pracy (°C) |
-40~ +60 |
|
Wymiary (mm) |
1450*750*320MM |
|
waga (kg) |
80 |
Zalety
1. Total Fiber Management Systems do 288 włókien
2. Miejsce na nadmiar kabli połączeniowych
3. Wysoka gęstość
4. Łączenie i łatanie na jednej tacy
5. Obsługuje wszystkie typy złączy
6. Zapewniają indywidualne wysuwane tace organizatora spawów
7. Łatwy dostęp do spawów
8. Odpowiednie odciążenie kabli przychodzących
9. Dobry wygląd
10. Odporność na ultrafiolet
11. Odporność na korozję i większość środków chemicznych
12. Substancje
13. Bardzo wysoka odporność na uderzenia
14. Możliwość montażu na cokole betonowym lub poliestrowym
Warunki serwisu
1. Temperatura pracy: ―5℃～+40℃ (wewnątrz), ―40℃～+60℃ (na zewnątrz)
2. Wilgotność względna: ≦85% (przy +30℃) (wewnątrz), ≦95% (przy +40℃) (na zewnątrz)
3. Ciśnienie atmosferyczne: 70kPa ~ 106kPa
Wymagania dotyczące przydatności
1. Kable światłowodowe muszą być zgodne z normami GB/T7424 i GB/T11819.
2. Nominalna robocza długość fali to: 1310nm, 1550nm.
Siła mechaniczna
Wygląd obudowy z połączeniem krzyżowym światłowodu może wytrzymać co najmniej 980 N nacisku pionowego w stosunku do wyglądu.Po otwarciu drzwi szafy mogą wytrzymać nacisk co najmniej 200 N z najbardziej zewnętrznego końca drzwi.
Wydajność uszczelnienia
Szafka jest w stanie zablokowanym.Skuteczność ochrony urządzeń wewnętrznych może spełniać wymagania IP53, jak określono w GB4205, a urządzeń zewnętrznych może spełniać wymagania IP65, jak określono w GB4208.
Aplikacje:
1. Komunikacja
2.Sieci
3.Kontrola przemysłowa
4.Automatyka budynkowa
5.Wkładanie i trwałość złącza > 1000 razy

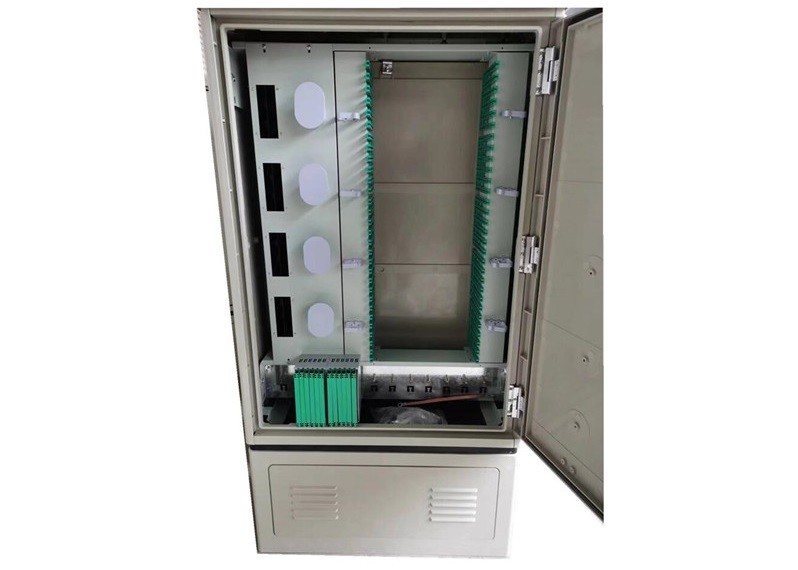

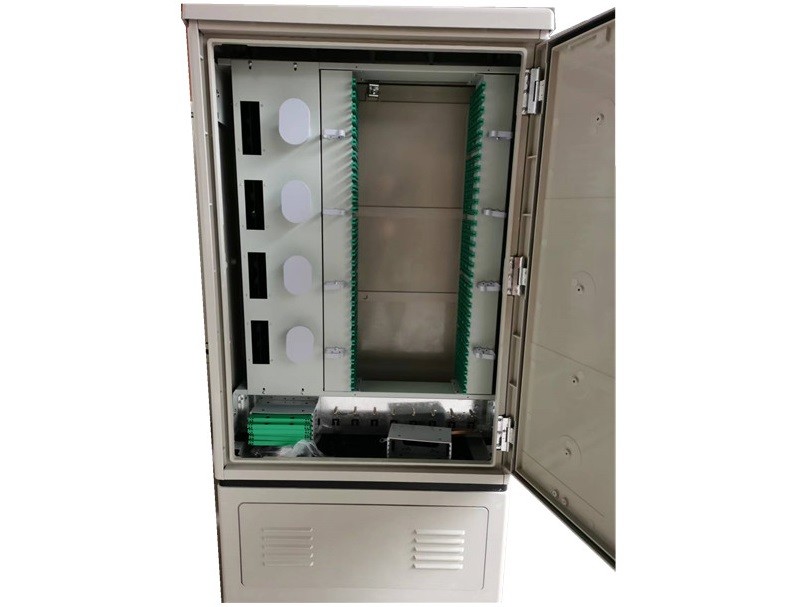

Więcej zdjęć w celach informacyjnych:
