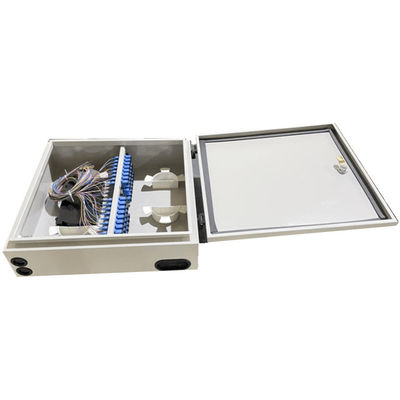

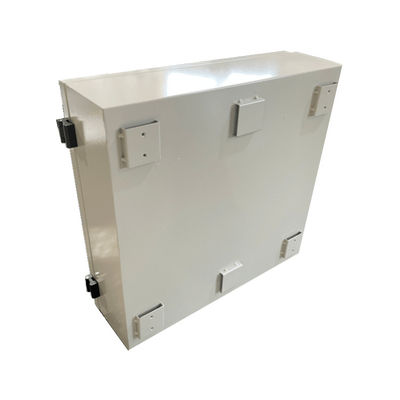

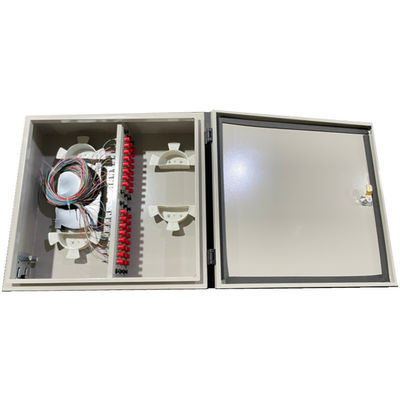

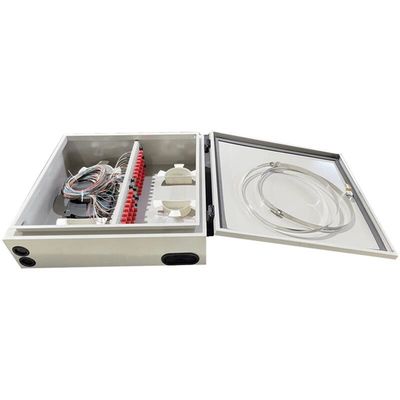

48-rdzeniowy ścienny rozdzielacz światłowodowy Zewnętrzny wodoodporny adapter LCD 48F

Zewnętrzna obudowa światłowodowa do montażu na ścianie Wodoodporny 48-rdzeniowy adapter FC SC ST LCD

I, wprowadzenie produktu

Ta optyczna skrzynka rozdzielcza może być używana do łączenia i wysyłania zewnętrznych łączy komunikacyjnych światłowodowych, dostępnych do podłączenia kabla optycznego, światłowodu i kabla krosowego, z zaletami artystycznego wyglądu, wygodnej obsługi i długiej żywotności.

II, cechy

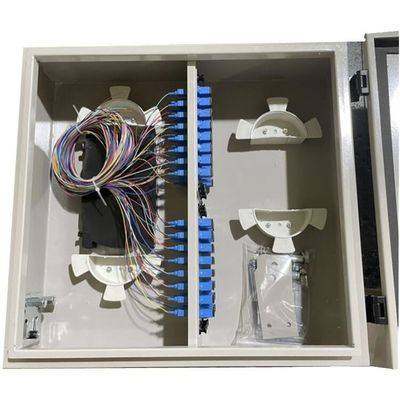

• składa się z korpusu obudowy, tacy światłowodowej i ramy mocującej adapter.
• jest podzielony na dwie części, jedna łączy z kablami optycznymi do połączenia fuzyjnego między kablem optycznym a pigtailem światłowodowym, a druga łączy z kablem krosowym.Połącz fuzję i połączenie, trzymanie nadmiaru włókien i trzymanie patchcordu w integracji
• nadmiarowe włókna można owinąć wokół dwóch specjalnych plastikowych pierścieni, które zapewniają promień gięcia większy niż 40 mm.
• przyjąć ramkę mocującą adaptera z 6 portami, aby zamocować adaptery dostępne dla różnych typów adapterów, łatwe w obsłudze i uniknąć nieoczekiwanych uszkodzeń światłowodu,
• kabel można wyprowadzić od spodu puszki, wejście jest zabezpieczone specjalnymi elementami gumowymi.

III,specyfikacja:

IV,proces instalacji

• otwórz drzwiczki puszki, poprowadź kabel optyczny do puszki rozdzielczej, odetnij kabel około 1m i odetnij odpowiednią długość (około 1,5m), a następnie zdejmij zewnętrzną osłonę ochronną.Pozostaw rdzeń wzmocniony linką 85mm i odetnij nadmiar, włóż wzmocniony rdzeń do preszpanu, a następnie dokręć.
• włóż oderwane kable optyczne do rurki PVC (około 0,9 m) i owiń je wokół tacek do przechowywania włókien, przymocuj nylonową opaską na wlocie tacy spawów.
• włóż adaptery do ramy mocującej adaptera z 6 portami, a następnie zamocuj ramę, połącz adaptery i pigtaile, przytrzymaj pigtail wokół dwóch filarów powyżej i przedmuchaj tace.
• wyjmij tacę spawów z pudełka, zabezpiecz miejsce zgrzewania i połączenia koszulką termokurczliwą, następnie umieść ją w rowku tacy spawów, załóż z powrotem pokrywę tacy.Odsuń tacę spawów i przymocuj ją do skrzynki za pomocą śrub.
• wprowadź patchcord do puszki przez specjalne gumowe części i połącz za pomocą adapterów, drugi koniec patchcordu łączy z urządzeniami optycznymi.
• zamknij pudełko, zamontuj na ścianie po potwierdzeniu uszczelnienia.

 Akcesoria

• instrukcja montażu 1 szt
• rękaw termokurczliwy 24szt
• Rura ochronna PVC 1m 1,5m
• nylonowy krawat 8 kij
