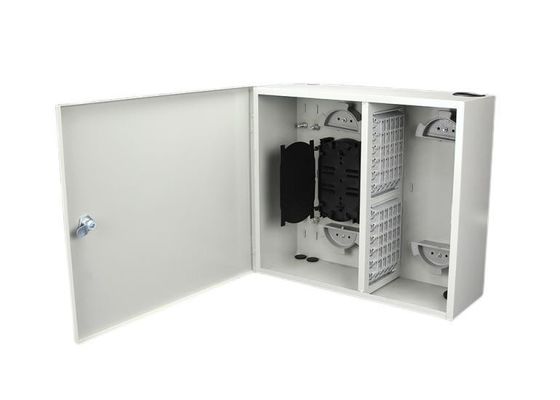

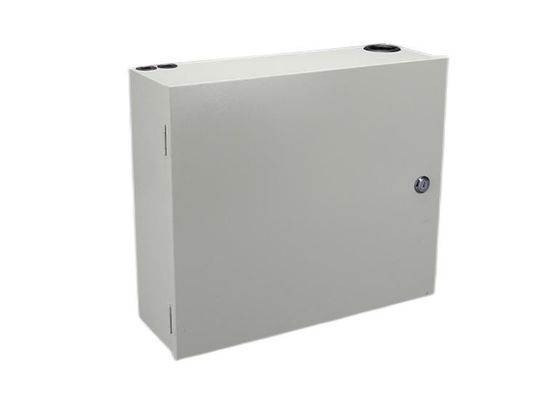

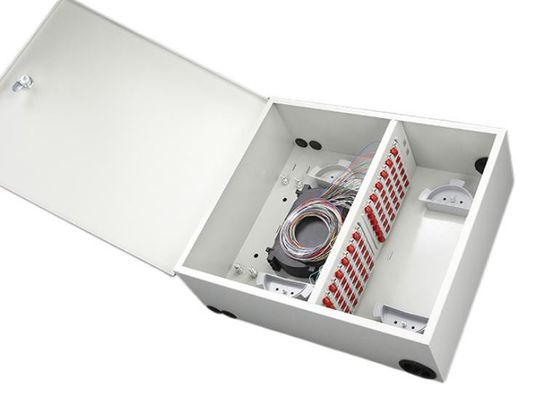

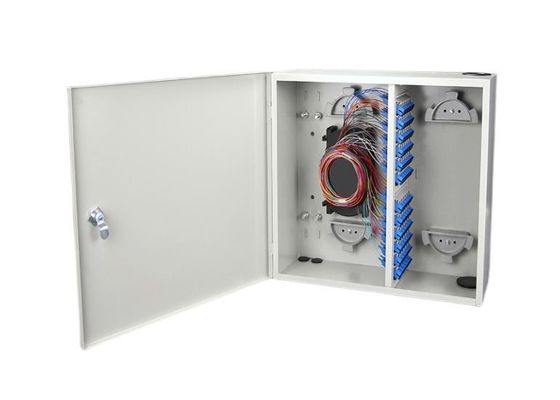

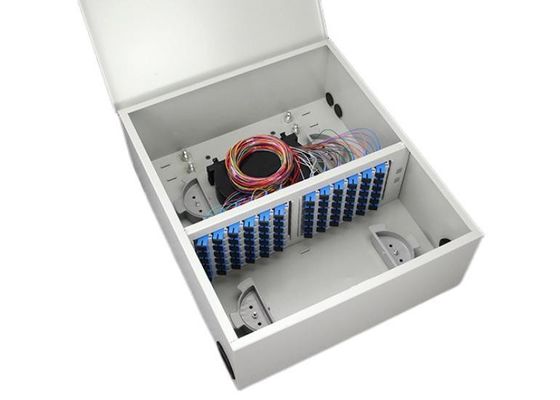

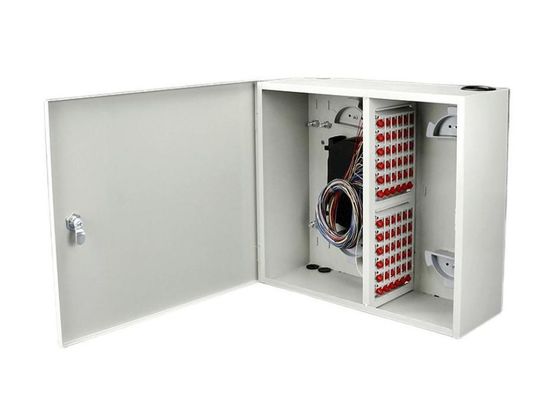

ODF Skrzynka rozdzielcza do montażu naściennego światłowodu FC 72F 72-portowe pojedyncze drzwi

Wewnętrzna skrzynka rozdzielcza światłowodowa Odf 72-portowe pojedyncze drzwi

Wprowadzenie produktów

Wewnętrzna rama rozdzielcza światłowodowa do montażu na ścianie może zarządzać zarówno pojedynczym włóknem, jak i taśmą i wiązką

kable światłowodowe do użytku w pomieszczeniach.Dostępne są opcjonalne interfejsy wyjściowe FC, LC, SC, ST i duża praca

miejsce na integrację pigtaili, kabli i adapterów.

Box integruje łączenie światłowodów, przechowywanie i połączenia kablowe w jednym urządzeniu.

Mogą zarządzać zarówno kablami światłowodowymi typu wiązki, jak i kablami taśmowymi.Ma dużą przestrzeń roboczą do zintegrowania warkocza,

kable i adaptery do zarządzania włóknami.

Ta przełącznica światłowodowa jest przeznaczona do montażu naściennego na zewnątrz przy użyciu stali walcowanej na zimno, z adapterem

tacki na płyty i łączenia po jednej stronie do łączenia, dystrybucji i zarządzania włóknami.

Cechy

• Składa się z korpusu obudowy, tacy światłowodowej i ramy mocującej adapter.
• Nadmiar włókien można owinąć wokół dwóch specjalnych plastikowych pierścieni, które zapewniają promień gięcia większy niż 40 mm.
• Zastosuj ramkę mocującą adaptera z 6 portami, aby zamocować adaptery dostępne dla różnych typów adapterów, łatwe w obsłudze i uniknąć nieoczekiwanych uszkodzeń światłowodu.
• Kabel można wyprowadzić od spodu puszki, wejście jest zabezpieczone specjalnymi elementami gumowymi.
• Plastikowa taca ABS wewnątrz, 12 rdzeni na tacę.
• Dostępne tace łączące z jednej lub obu stron.
• Dostępne różne płyty adaptera: FC, SC, LC, ST…
• Porty wejściowe kabli odpowiednie dla pojedynczych włókien, wiązek i kabli światłowodowych taśmowych.
• Dostępny typ do montażu na ścianie, do użytku w pomieszczeniach, do montażu na słupie i dolnej podstawie.
• 12, 24, 48, 96 … pojemność na zamówienie.

Specyfikacja:

Iproces instalacji

• otwórz drzwiczki puszki, poprowadź kabel optyczny do puszki rozdzielczej, odetnij kabel około 1m i odetnij odpowiednią długość (około 1,5m), a następnie zdejmij zewnętrzną osłonę ochronną.Pozostaw rdzeń wzmocniony linką 85mm i odetnij nadmiar, włóż wzmocniony rdzeń do preszpanu, a następnie dokręć.
• włóż oderwane kable optyczne do rurki PVC (około 0,9 m) i owiń je wokół tacek do przechowywania włókien, przymocuj nylonową opaską na wlocie tacy spawów.
• włóż adaptery do ramy mocującej adaptera z 6 portami, a następnie zamocuj ramę, połącz adaptery i pigtaile, przytrzymaj pigtail wokół dwóch filarów powyżej i przedmuchaj tace.
• wyjmij tacę spawów z pudełka, zabezpiecz miejsce zgrzewania i połączenia koszulką termokurczliwą, następnie umieść ją w rowku tacy spawów, załóż z powrotem pokrywę tacy.Odsuń tacę spawów i przymocuj ją do skrzynki za pomocą śrub.
• wprowadź patchcord do puszki przez specjalne gumowe części i połącz za pomocą adapterów, drugi koniec patchcordu łączy z urządzeniami optycznymi.
• zamknij pudełko, zamontuj na ścianie po potwierdzeniu uszczelnienia.

 Akcesoria

• instrukcja montażu 1 szt
• rękaw termokurczliwy 24szt
• Rura ochronna PVC 1m 1,5m
• nylonowy krawat 8 kij

Aplikacja

1. Sieć dostępowa FTTH.
2. Sieci Telekomunikacyjne
3. Sieci CATV
4. Sieci teleinformatyczne
