48Fo Zewnętrzna ścienna obudowa światłowodowa LC ODF Optyczna rama dystrybucyjna

Naścienna przełącznica optyczna zewnętrzna ODF 48Fo FC SC ST LC

Wprowadzenie produktów

Światłowodowa przełącznica zapewnia wydajne połączenia kablowe między zewnętrznymi kablami zakładu a urządzeniami wewnątrz budynków i urządzeniami komunikacyjnymi.

Box integruje łączenie światłowodów, przechowywanie i połączenia kablowe w jednym urządzeniu.Mogą zarządzać zarówno kablami światłowodowymi typu wiązki, jak i kablami taśmowymi.Ma dużą przestrzeń roboczą do integracji pigtaili, kabli i adapterów do zarządzania włóknami.

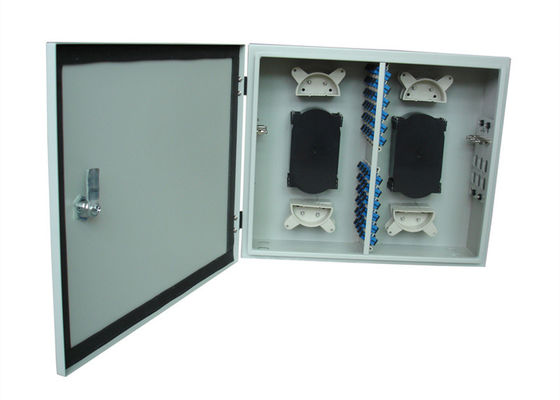

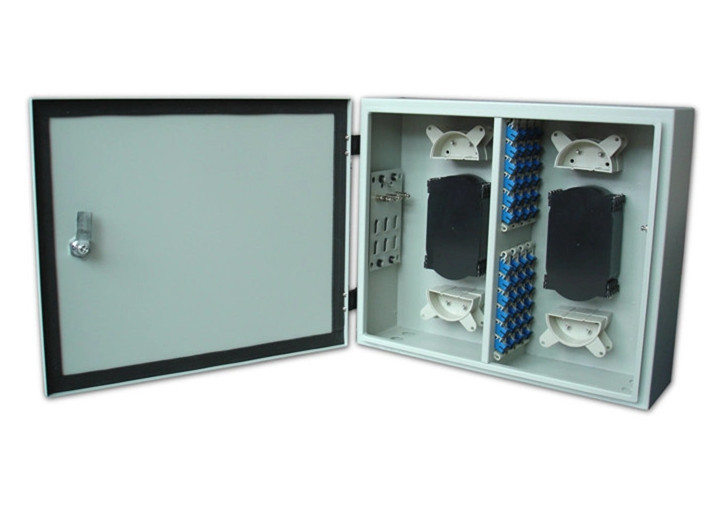

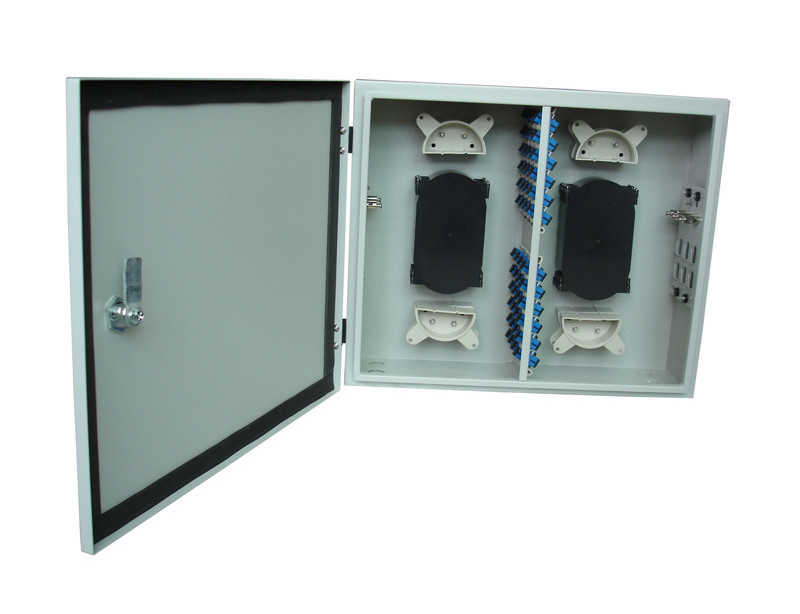

Ta światłowodowa rama rozdzielcza jest przeznaczona do montażu naściennego na zewnątrz, ze stali walcowanej na zimno, z płytą adaptera i tacami spawów po jednej stronie do łączenia, dystrybucji i zarządzania włóknami.


Cechy

• Składa się z korpusu obudowy, tacy światłowodowej i ramy mocującej adapter.
• Jest on podzielony na dwie części, jedna łączy z kablami optycznymi do połączenia fuzyjnego kabla optycznego z pigtailem światłowodowym oraz druga łączy z kablem krosowym.Połącz fuzję i połączenie, trzymanie nadmiaru włókien i trzymanie patchcordu w integracji

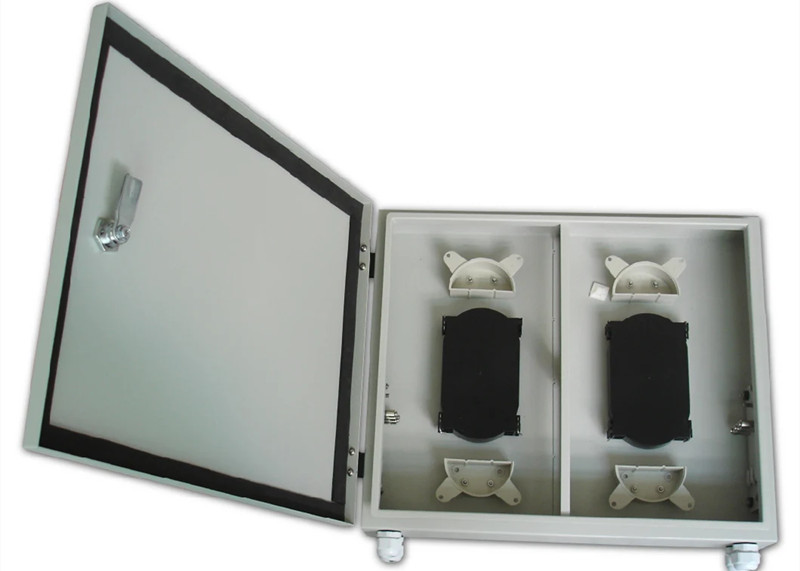

• Nadmiar włókien można owinąć wokół dwóch specjalnych plastikowych pierścieni, które zapewniają promień gięcia większy niż 40 mm.
• Zastosuj ramkę mocującą adaptera z 8 portami, aby zamocować adaptery dostępne dla różnych typów adapterów, łatwe w obsłudze i uniknąć nieoczekiwanych uszkodzeń światłowodu.
• Kabel można wyprowadzić od spodu puszki, wejście jest zabezpieczone specjalnymi elementami gumowymi.
• Plastikowa taca ABS wewnątrz, 12 rdzeni na tacę.
• Dostępne tace łączące z jednej lub obu stron.
• Dostępne różne płyty adaptera: FC, SC, LC, ST…
• Porty wejściowe kabli odpowiednie dla pojedynczych włókien, wiązek i kabli światłowodowych taśmowych.
• Rozsądna konstrukcja zapewnia, że ​​kable są w dobrym stanie.

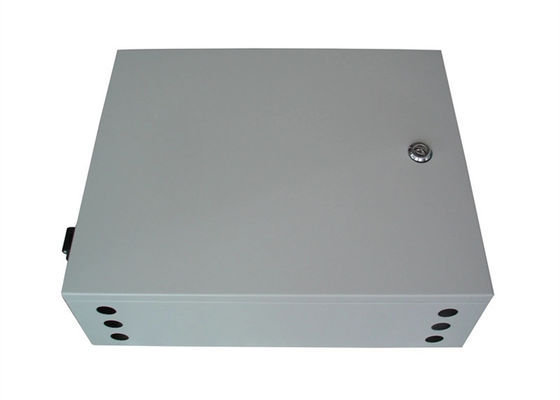

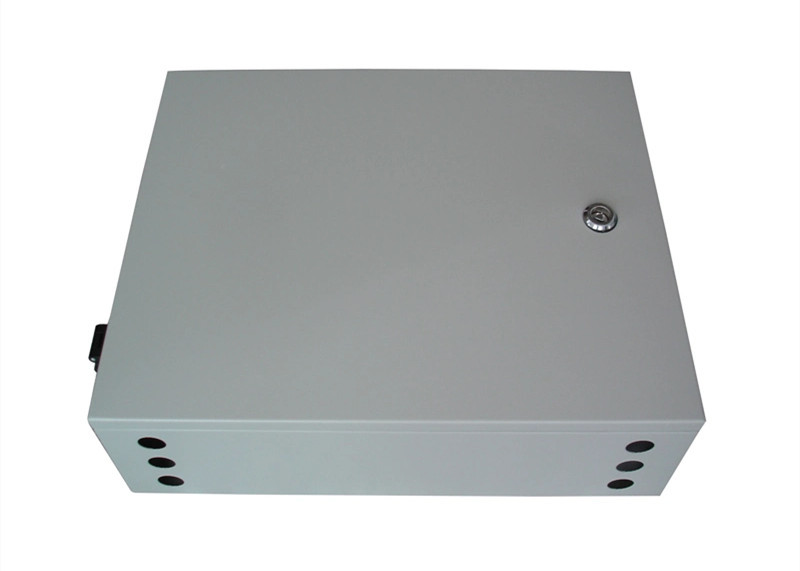

• Typ montowany na ścianie, do użytku na zewnątrz, IP65;dostępna podstawa montowana na słupie i dolna.
• Z zamkiem na drzwiach wejściowych.
• 12, 24, 48, 96 … pojemność na zamówienie.

III,specyfikacja:

Iproces instalacji

• otwórz drzwiczki puszki, poprowadź kabel optyczny do puszki rozdzielczej, odetnij kabel około 1m i odetnij odpowiednią długość (około 1,5m), a następnie zdejmij zewnętrzną osłonę ochronną.Pozostaw rdzeń wzmocniony linką 85mm i odetnij nadmiar, włóż wzmocniony rdzeń do preszpanu, a następnie dokręć.
• włóż oderwane kable optyczne do rurki PVC (około 0,9 m) i owiń je wokół tacek do przechowywania włókien, przymocuj nylonową opaską na wlocie tacy spawów.
• włóż adaptery do ramy mocującej adaptera z 6 portami, a następnie zamocuj ramę, połącz adaptery i pigtaile, przytrzymaj pigtail wokół dwóch filarów powyżej i przedmuchaj tace.
• wyjmij tacę spawów z pudełka, zabezpiecz miejsce zgrzewania i połączenia koszulką termokurczliwą, następnie umieść ją w rowku tacy spawów, załóż z powrotem pokrywę tacy.Odsuń tacę spawów i przymocuj ją do skrzynki za pomocą śrub.
• wprowadź patchcord do puszki przez specjalne gumowe części i połącz za pomocą adapterów, drugi koniec patchcordu łączy z urządzeniami optycznymi.
• zamknij pudełko, zamontuj na ścianie po potwierdzeniu uszczelnienia.

 Akcesoria

• instrukcja montażu 1 szt
• rękaw termokurczliwy 24szt
• Rura ochronna PVC 1m 1,5m
• nylonowy krawat 8 kij
