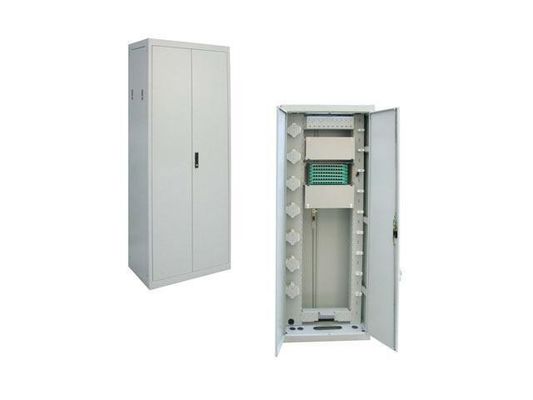

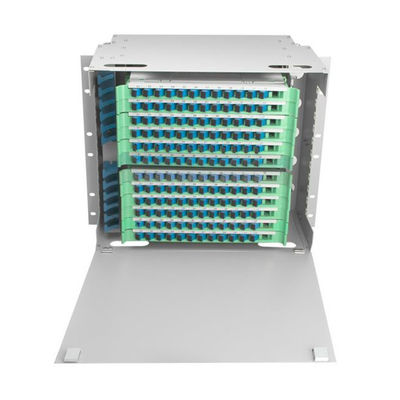

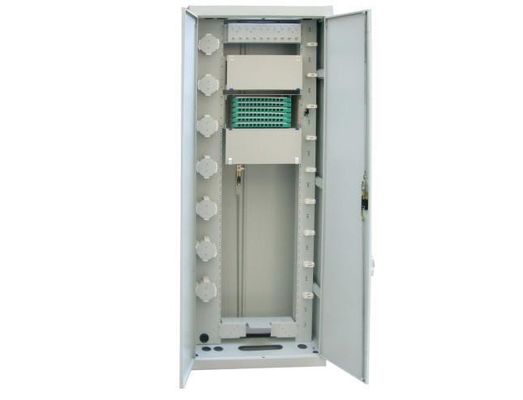

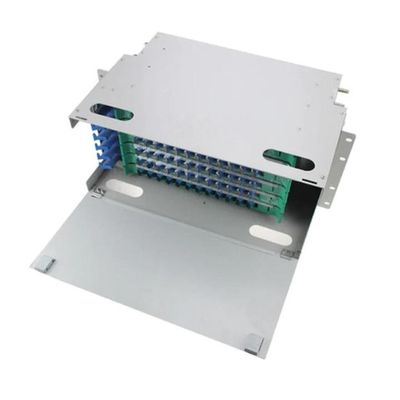

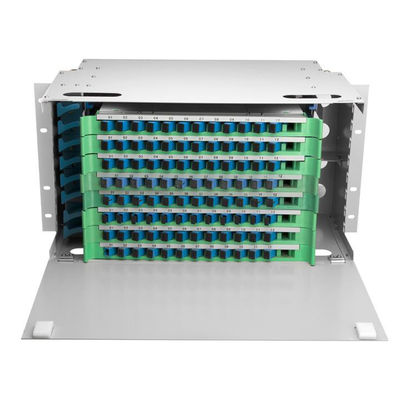

Panel krosowy ODF Światłowodowe ramki dystrybucyjne 19 "72 rdzeń do montażu w szafie
Opis:
ODF jest przeznaczony do bezpośredniego łączenia lub łączenia światłowodów. Materiały użyte do wykonania panelu krosowego to wysokiej jakości metal z naturalnymi wykończeniami, dzięki czemu jest lekki, ale wytrzymały.
Funkcje zaprojektowane w celu uproszczenia instalacji i konserwacji obejmują teleskopową wysuwaną tacę z łatwą nakrętką blokującą typu push-pull, podwójne wejścia calbe z tyłu umożliwiające zakończenie więcej niż 2 calbe w panelu krosowniczym.
ODF można ładować różnymi adapterami, takimi jak ST, SC, FC, LC i MTRJ, dostępne są również adaptery dupleksowe dla tych odpowiednich typów. Wszystko to należy zdefiniować podczas składania zamówienia, zgodnie z konkretną częścią.
Konstrukcja bloków konstrukcyjnych, działanie w obszarze czołowym.
Z funkcją łączenia i dystrybucji fuzji
Dotyczy standardowej przełącznicy 19-calowej.
Adapter został zainstalowany pod kątem 30°, zapewni lepszą ochronę kabla światłowodowego
od zginania.
W pełni zamknięta konstrukcja z zaletami dobrej wydajności pyłoszczelności, przyjemnego i schludnego wyglądu
Wystarczająco dużo miejsca na dystrybucję i przechowywanie włókien oraz bardzo łatwy montaż i obsługę
Przednie drzwi z zamkiem, obsługa w pełni z przodu, wygodna do konserwacji.
System wlotów kablowych jest zainstalowany na górze ramy, co ma doskonałe właściwości mocowania kabli.
Dostarczona niezawodna osłona uchwytu kablowego i urządzenie uziemiające.
Zastosowano zintegrowaną jednostkę łączącą i dystrybucyjną.Każda jednostka mieści do 12 adapterów FC/SC Simplex i do
12 adapterów LC Duplex.
| Wymiary i możliwości | ||
| Wymiary (szer. * głęb. * wys.) | Pojemność(SC/FC) | Pojemność(LC) |
| 2000*800*400mm | 72 rdzenie / jednostkę,maks. 8 jednostek, 576 rdzeni | 144 rdzenie / jednostkę,maks. 8 jednostek, 1152 rdzenie |
| 2200*800*400mm | 72 rdzenie / jednostkę,maksymalnie 10 jednostek, 720 rdzeni | 144 rdzenie / jednostkę,maks. 10 jednostek, 1440 rdzeni |
| Warunki eksploatacji | ||
| Temperatura | -25℃~+55℃ | |
| Wilgotność | ≤93% (przy 40℃) | |
| Ciśnienie powietrza | 70 kPa ~ 106 kPa | |
Aplikacja:
1) Telekomunikacyjna pętla abonencka
2) Światłowód do domu (FTTH)
3) LAN/WAN
4) telewizja kablowa
