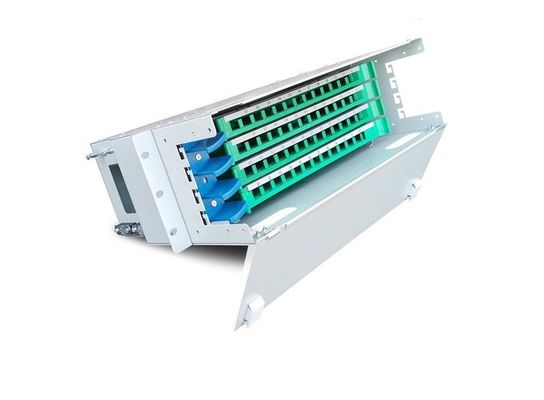

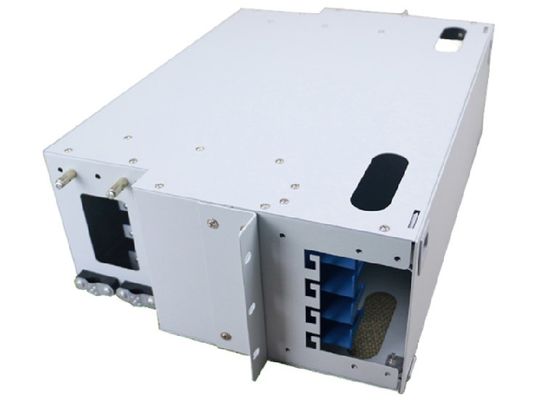

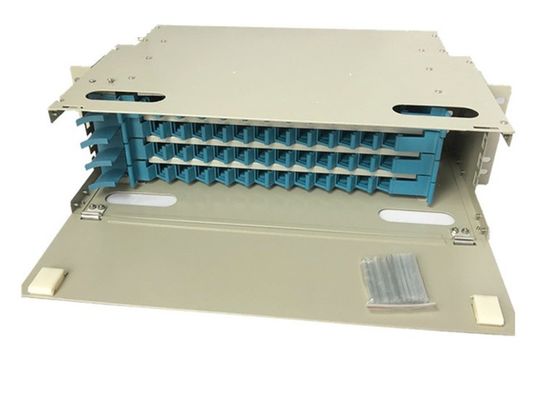

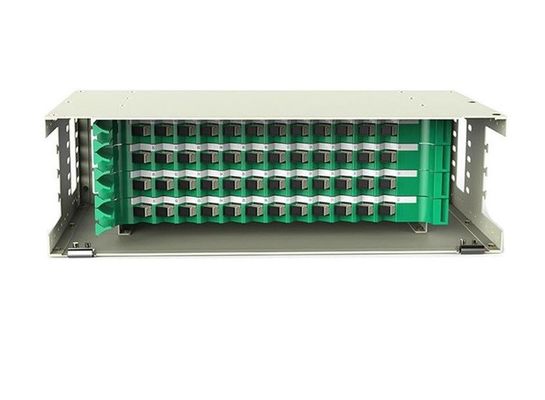

ODF 48-portowy wielomodowy 48-rdzeniowy moduł dystrybucji optycznej SC Panel krosowy do montażu w stojaku
Specyfikacja:
| Temperatura robocza | -5°C +40°C |
| Wilgotność względna | ≤90% (przy temperaturze poniżej 30°C) |
| Ciśnienie atmosferyczne | 70Kpa – 106Kpa |
| Temperatura przechowywania | -40°C - +70°C |
| Strata wtrąceniowa | ≤0,20dB |
| Strata zwrotu | PC≥45dB, UPC≥50dB,APC≥60dB |
| Trwałość | >1000 razy |
| Rezystancja izolacji | ≥1000MΩ 500V |
| Wytrzymałość na napięcie | Pod wpływem 3000 V, 1 min, bez przebicia i bez łuku |
| Długość fali | 850nm, 1310nm, 1550nm |
Opis:
Przełącznica optyczna ODF służy do zakańczania i dystrybucji światłowodowego kabla szkieletowego w systemie komunikacji światłowodowej.
Dzięki panelowi krosowemu ODF łatwo jest zrealizować połączenie, dystrybucję i rozgałęzienie kabla światłowodowego.
Wprowadzony modułowy stojak do dystrybucji światłowodów o dużej pojemności wykorzystuje unikalne konstrukcje, takie jak panele krosownicze i szuflady, aby operacja łączenia i dystrybucji światłowodów była wygodniejsza.Ponadto pionowa trasa dystrybucji i pośrednie panele dystrybucyjne służą do skutecznego rozwiązania problemu dystrybucji patchcordów światłowodowych.
Cechy:
1. W pełni modułowa konstrukcja i pełna obsługa z przodu
2. Korpus z blachy stalowej walcowanej na zimno, który jest artystyczny i trwały
3. Zintegruj łączenie i okablowanie, maksymalizując wysoką gęstość
4. Zainstalowany na standardowym 19-calowym stojaku
5. Nadaje się do kabli światłowodowych taśmowych i niewstęgowych
6. Można zainstalować adaptery uniwersalne SC, FC, ST i LC
7. Zarówno kable światłowodowe, jak i kable krosowe mają przestrzeń magazynową większą niż 2 m
8. Ze stalową skrzynką walcowaną na zimno, jednostką łączącą, jednostką dystrybucyjną i panelem
9. Różne płyty panelu pasujące do różnych interfejsów adaptera
10. Nadaje się do pojedynczych kabli światłowodowych oraz taśmowych i wiązkowych
11. Specjalna konstrukcja zapewnia uporządkowanie nadmiaru włókien i pigtaili
12. Bez przerwy i łatwe w zarządzaniu i obsłudze
Aplikacja:
1. Telekomunikacja
2. Światłowód do domu (FTTH)
3. Sieć LAN / WAN
4. Telewizja kablowa
Procedura instalacji skrzynki
A. Otwórz przednią pokrywę pudełka lub górę (jeśli to konieczne), zdejmij tacę do łączenia włókien;wpuścić włókna
z wejścia światłowodu i zamocuj je na skrzynce;urządzenia do mocowania są następujące: regulowana tuleja zaciskowa, pierścień kablowy ze stali nierdzewnej i nylonowa opaska;
B. Mocowanie rdzenia stalowego (w razie potrzeby): przewlec rdzeń stalowy przez element stały (opcjonalnie) i przykręcić śrubę;
C. Pozostawić około 500mm-800mm zapasowych włókien od oderwanego punktu kabla światłowodowego do wejścia do tacki spawów, przykryć plastikową rurką ochronną, przymocować plastikową opaską w otworach typu T;splot włókien jako
zwykły;
D. Przechowuj zapasowe włókna i pigtaile, podłącz adaptery w gniazdach na tacy;lub najpierw podłącz adaptery, a następnie przechowuj zapasowe włókna, zwróć uwagę na kierunek zwijania włókien
E. Zakryj tackę na styki, wepchnij tackę na styki lub zamocuj ją za pomocą szczeliny na krawędzi pudełka;
F. Zainstaluj skrzynkę w standardowym 19-calowym wyposażeniu montażowym.
G. Podłącz kabel połączeniowy w zwykły sposób.
