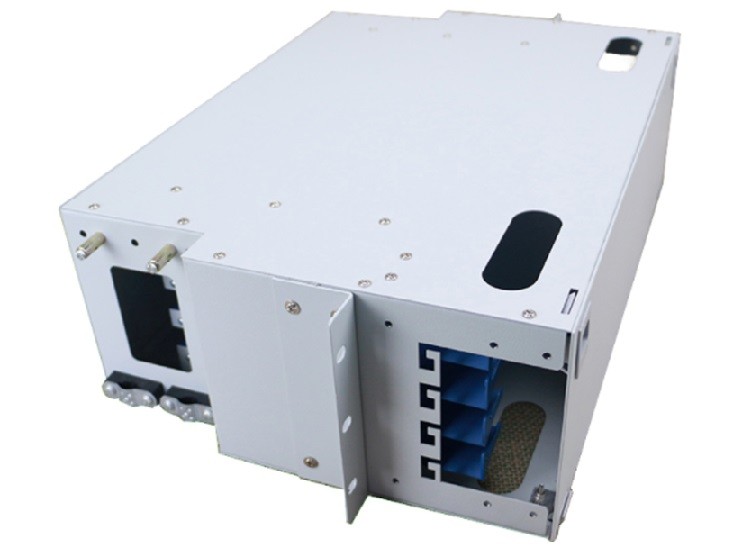

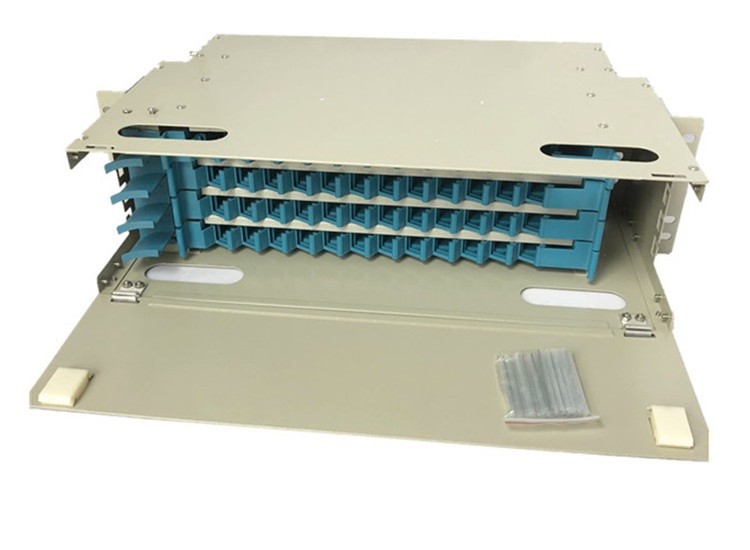

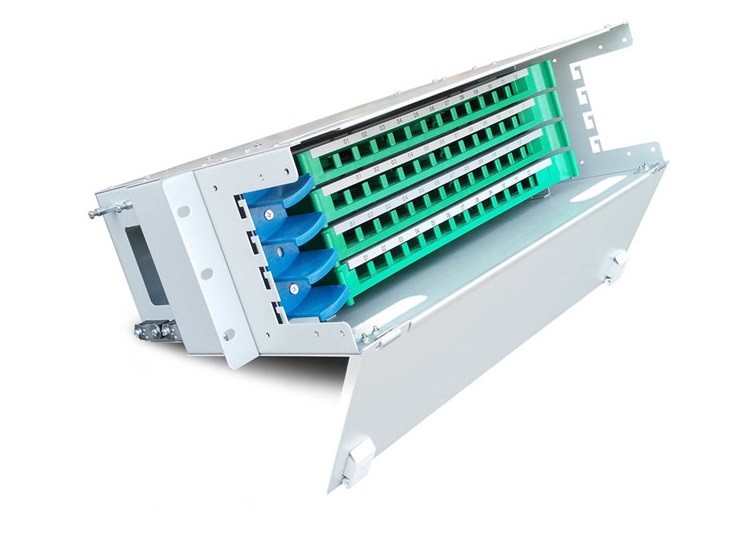

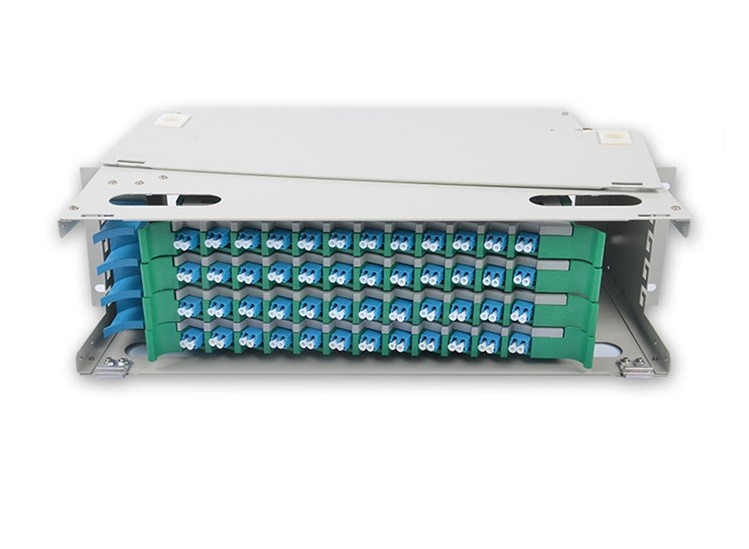

48 portów 96 rdzeni LC Duplex jednomodowy światłowodowy moduł dystrybucji do montażu na ścianie wewnętrznej
Specyfikacja:
| Wspieramy przepustowość światłowodów | 12/24/48/72/96/144 rdzeni |
| Port światłowodowy | FC, SC, ST i LC |
| Liczba dysków ODF | 12 za 1, 24 za 2, 48 za 4, 72 za 6, 96 za 8 i 144 za 12 |
| Temperatura pracy | -10°C ~ +40°C |
| Temperatura przechowywania | -25°C ~ +55°C |
| Wilgotność względna | ≤ 85% (+30°C) |
| Ciśnienie atmosferyczne | 70Kpa ~ 106Kpa |
| Nominalna długość fali roboczej | 850nm, 1310nm, 1550nm |
| Strata wtrąceniowa | ≤ 0,5dB |
| Strata zwrotu | PC ≥ 40dB, UPC ≥ 50dB, APC ≥ 60dB |
| Wytrzymałość elektryczna | ≥3KV(DC)/1min bez awarii |
| Rezystancja izolacji | ≥1000MΩ/500V (prąd stały) |
| Życie | ≥1000 razy |
| Zakres zastosowania | Mała i średnia instalacja okablowania światłowodowego do komórki, światłowodu do budynku, modułu zdalnego biura i bezprzewodowej stacji bazowej |
Opis:
Optyczna rama rozdzielcza (ODF) to rama używana do zapewniania połączeń kablowych między urządzeniami komunikacyjnymi, która może integrować łączenie światłowodów, terminację światłowodów, adaptery i złącza światłowodowe oraz połączenia kablowe razem w jednym urządzeniu.Może również pełnić funkcję urządzenia ochronnego chroniącego połączenia światłowodowe przed uszkodzeniem.
Cechy:
1. W pełni modułowa konstrukcja i pełna obsługa z przodu
2. Korpus z blachy stalowej walcowanej na zimno, który jest artystyczny i trwały
3. Zintegruj łączenie i okablowanie, maksymalizując wysoką gęstość
4. Zainstalowany na standardowym 19-calowym stojaku
5. Nadaje się do kabli światłowodowych taśmowych i niewstęgowych
6. Można zainstalować adaptery uniwersalne SC, FC, ST i LC
7. Zarówno kable światłowodowe, jak i kable krosowe mają przestrzeń magazynową większą niż 2 m
8. Ze stalową skrzynką walcowaną na zimno, jednostką łączącą, jednostką dystrybucyjną i panelem
9. Różne płyty panelu pasujące do różnych interfejsów adaptera
10. Nadaje się do pojedynczych kabli światłowodowych oraz taśmowych i wiązkowych
11. Specjalna konstrukcja zapewnia uporządkowanie nadmiaru włókien i pigtaili
12. Bez przerwy i łatwe w zarządzaniu i obsłudze
Aplikacja:
1. Telekomunikacja
2. Telewizja kablowa
3. LAN I WAN
4. Sieć
5. Łącze szerokopasmowe
Procedura instalacji skrzynki
A. Otwórz przednią pokrywę pudełka lub górę (jeśli to konieczne), zdejmij tacę do łączenia włókien;wpuścić włókna
z wejścia światłowodu i zamocuj je na skrzynce;urządzenia do mocowania są następujące: regulowana tuleja zaciskowa, pierścień kablowy ze stali nierdzewnej i nylonowa opaska;
B. Mocowanie rdzenia stalowego (w razie potrzeby): przewlec rdzeń stalowy przez element stały (opcjonalnie) i przykręcić śrubę;
C. Pozostawić około 500mm-800mm zapasowych włókien od oderwanego punktu kabla światłowodowego do wejścia do tacki spawów, przykryć plastikową rurką ochronną, przymocować plastikową opaską w otworach typu T;splot włókien jako
zwykły;
D. Przechowuj zapasowe włókna i pigtaile, podłącz adaptery w gniazdach na tacy;lub najpierw podłącz adaptery, a następnie przechowuj zapasowe włókna, zwróć uwagę na kierunek zwijania włókien
E. Zakryj tackę na styki, wepchnij tackę na styki lub zamocuj ją za pomocą szczeliny na krawędzi pudełka;
F. Zainstaluj skrzynkę w standardowym 19-calowym wyposażeniu montażowym.
G. Podłącz kabel połączeniowy w zwykły sposób.
