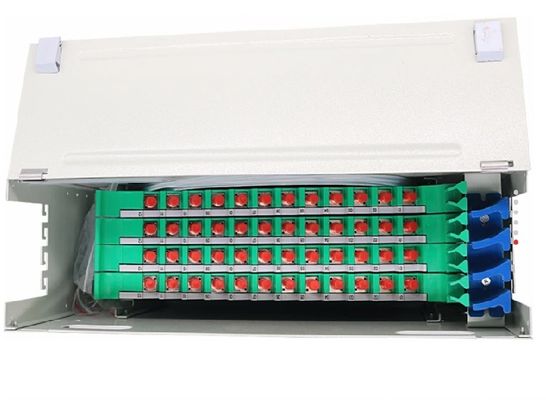

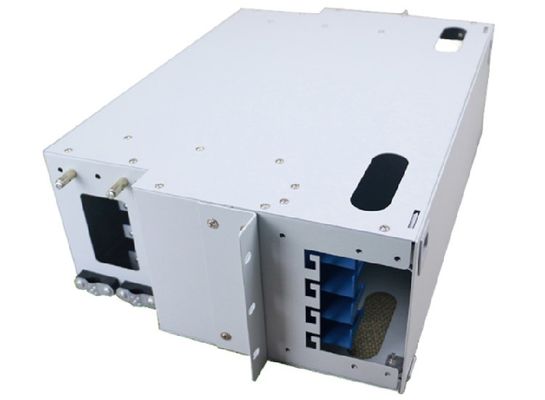

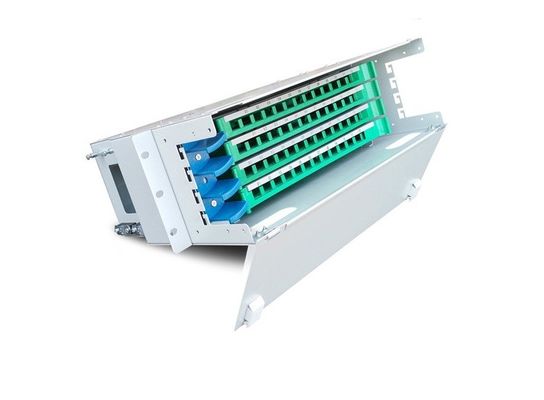

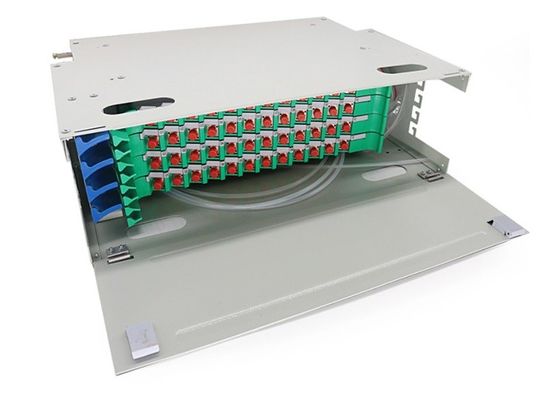

48 rdzeni światłowodowych FC ODF / rama dystrybucyjna / panel krosowy 19 '' 1U obudowa do montażu w stojaku
Specyfikacja:
| Temperatura robocza | -5°C +40°C |
| Wilgotność względna | ≤90% (przy temperaturze poniżej 30°C) |
| Ciśnienie atmosferyczne | 70Kpa – 106Kpa |
| Temperatura przechowywania | -40°C - +70°C |
| Strata wtrąceniowa | ≤0,20dB |
| Strata zwrotu | PC≥45dB, UPC≥50dB,APC≥60dB |
| Trwałość | >1000 razy |
| Rezystancja izolacji | ≥1000MΩ 500V |
| Wytrzymałość na napięcie | Pod wpływem 3000 V, 1 min, bez przebicia i bez łuku |
| Długość fali | 850nm, 1310nm, 1550nm |
Opis:
Optyczna rama rozdzielcza (ODF) to rama używana do zapewniania połączeń kablowych między urządzeniami komunikacyjnymi, która może integrować łączenie światłowodów, terminację światłowodów, adaptery i złącza światłowodowe oraz połączenia kablowe razem w jednym urządzeniu.Podstawowym wymaganiem jest, aby ODF umożliwiał łatwy dostęp do złączy z przodu iz tyłu tych portów w celu ich wkładania i wyjmowania.Zwykle jest używany jako interfejs między optyczną siecią transmisyjną, optycznym urządzeniem transmisyjnym oraz między kablami optycznymi w sieci dostępowej abonentów światłowodowych.Może również pełnić funkcję urządzenia ochronnego chroniącego połączenia światłowodowe przed uszkodzeniem.
Wolonte 19" ODF oferuje elastyczny dostęp do okablowania, rozszerzalną konstrukcję ramy i kompleksowe zarządzanie kablami. Dostępna jest seria przełączek optycznych z 12 włóknami, 24 włóknami, 48 włóknami, 72 włóknami i 96 włóknami.
Ogólnie rzecz biorąc, skrzynka jednostki ODF jest niezbędną częścią wewnętrznej przełącznicy optycznej.Główną rolę odgrywa moduł łączenia i dystrybucji 12 rdzeni, a jego funkcją jest łączenie, przechowywanie włókien i ochrona.Kompletna jednostka ODF będzie zawierała adapter, pigtail i akcesoria, takie jak tuleja ochronna splotu, nylonowa opaska, wąż podobny do węża, śruba.
Cechy:
1. Standardowy montaż 19 ', dostępny dla wszystkich rodzajów stojaków i szafek.
2. Metal, natryskiwany elektrostatycznie plastik.Schludny wygląd, rozsądna struktura.Ze stałym kablem i funkcją ochronną;Z funkcjami zakończenia kabla światłowodowego;
3. Wszystkie są zaprojektowane jako moduły;wszystkie operacje można było wykonać z przodu pudełka.Elastyczna instalacja.Wygodny w obsłudze i konserwacji.

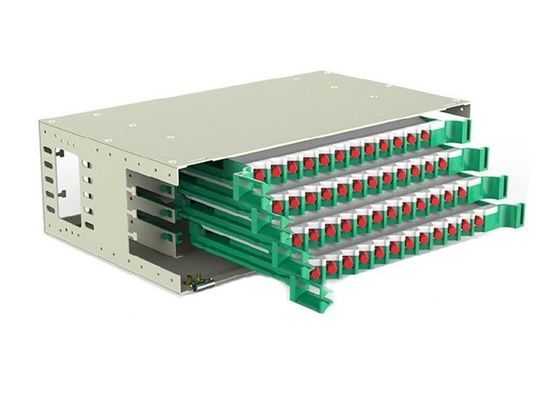

4. Zaprojektowany jako szuflada.Można to było łatwo wyciągnąć i popchnąć.Jednostka ze zintegrowanym łączeniem i dystrybucją.
5. Nadaje się zarówno do kabli taśmowych, jak i wiązek włókien.
6. Każda taca spawów może być zaciśnięta za pomocą adapterów 12FC, SC, ST, LC (Duplex) / montaż ukośny 30 °, zapobiegając uszkodzeniu oczu przez laser i zapewniając promień gięcia światłowodu.
7. Temperatura pracy i przechowywania: -25oC - +55oC
8. Intensywność dielektryczna: ≥3KV(DC)/1minBrak awarii, brak wyładowań łukowych
9. Rezystancja izolacji: ≥1000M i/500V(DC)
10.Płyta osłonowa o promieniu gięcia włókien ≥40mm
